110年:(醫檢)病生理(2)

心電圖導程 aVL中的「 a 」代表增加振幅的意思。振幅增加的倍數為何?

A1.2
B1.5
C1.8
D2.0

詳細解析

本題觀念:

本題考查心電圖(ECG)導程設計的基本原理,特別是**單極肢體導程(Unipolar Limb Leads)加壓肢體導程(Augmented Limb Leads)**之間的差異與數學轉換關係。

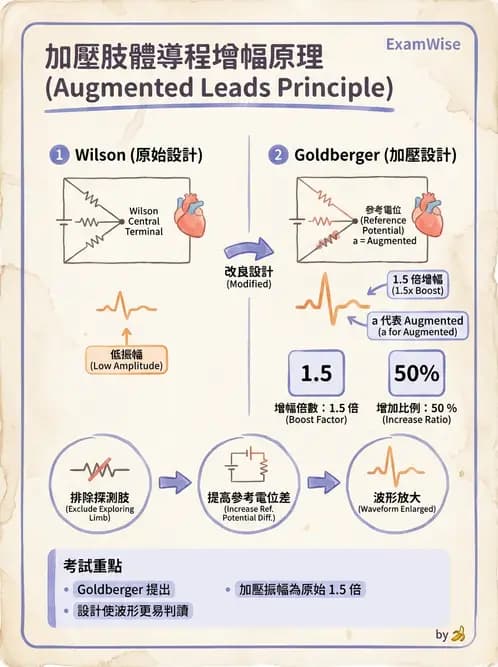

  1. Wilson 中心端(Wilson Central Terminal, WCT)

    • 早期的單極肢體導程(VR, VL, VF)是將探測電極(如左手 LA)與 Wilson 中心端(由 RA, LA, LL 三者經電阻連接而成,電位接近 0)相比較。
    • 公式:VL=ϕLVWCT=ϕL13(ϕR+ϕL+ϕF)V_L = \phi_L - V_{WCT} = \phi_L - \frac{1}{3}(\phi_R + \phi_L + \phi_F)
  2. Goldberger 加壓導程(Goldberger's Augmented Leads)

    • 由於上述 VR, VL, VF 的電位振幅過小,不易判讀,Goldberger 修改了參考端的設計。
    • 在記錄某一肢體(如 aVL,左手)時,將該肢體(左手)從中心端電路中斷開,僅剩另外兩肢(右手 RA + 左腳 LL)作為參考電位。
    • 這種設計使得記錄到的電位振幅變大,故稱為「加壓(Augmented)」導程,代號前加上 "a"。

...(解析預覽)...
