115年:醫物幅安(1)

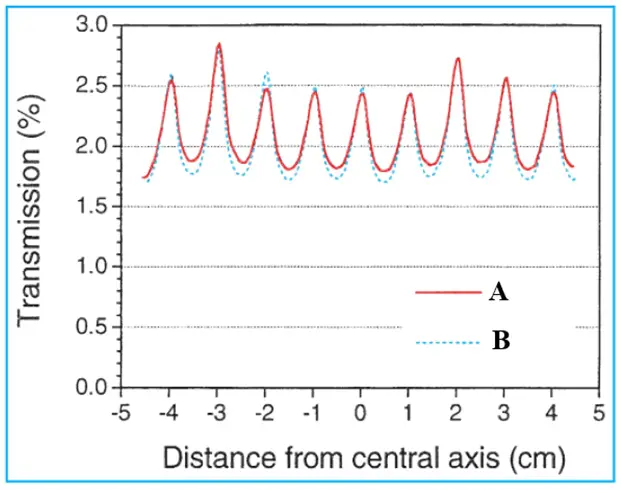

下圖為MLC穿透率量測結果，下列那些敘述為正確？①曲線A為高能量，曲線B為低能量 ②MLC的intra-leaf transmission低於2％ ③MLC最大的rounded-end transmission約2.8％ ④MLC葉片寬度為5 mm 圖片

A①②③④
B僅①②③
C僅③④
D僅①②

詳細解析

本題觀念：

本題測驗醫事放射師對於多葉準直儀（Multileaf Collimator, MLC）漏射特性的理解，以及判讀 MLC 穿透率劑量剖面圖（dose profile）的能力。必須清楚區分葉片內穿透率（intra-leaf transmission）、葉片間穿透率（inter-leaf transmission）與圓弧端穿透率（rounded-end transmission）的物理意義，並能將其與圖形特徵（波峰、波谷）相對應。同時也考驗對光子能量與物質穿透力之間關聯的基礎知識。

影像分析：

本題提供的是一張量測 MLC 穿透率的劑量剖面圖，分析如下：

  1. 座標軸意義：X 軸為距離中心軸的距離（Distance from central axis, 單位：cm），Y 軸為穿透率（Transmission, 單位：%）。此圖呈現的是一個垂直於 MLC 葉片移動方向（通常為 cross-plane）的掃描結果。
  2. 波浪狀曲線特徵：
    • 波谷（Valleys）：代表射束直接穿透單一葉片實體最厚處的比例，即 intra-leaf transmission。圖中顯示兩條曲線的波谷值約落在 1.7% 至 1.8% 之間。
    • 波峰（Peaks）：代表射束穿透相鄰兩葉片交界間隙（如 tongue-and-groove 結構）的漏射比例，即 inter-leaf transmission。圖中顯示最大波峰值大約為 2.8%。
  3. 波長（葉片寬度）：相鄰兩個波峰（或波谷）之間的水平距離，代表等中心點處單一 MLC 葉片的投影寬度。觀察 X 軸數值，波峰出現在 -4, -3, -2, -1, 0, 1, 2, 3, 4 cm 處，間距精準為 1 cm（即 10 mm）。
  4. 曲線 A 與 B 比較：紅色實線（曲線 A）的整體穿透率（無論波峰或波谷）均高於藍色虛線（曲線 B）。由於較高能量的光子射束具有較強的穿透力，通過相同厚度的 MLC 鎢合金葉片時會產生較高的穿透率，因此可推斷曲線 A 代表較高能量射束，曲線 B 代表較低能量射束。

選項分析

  • ① 曲線A為高能量，曲線B為低能量：正確。如影像分析所述，高能光子（例如 10 MV 或 15 MV）對 MLC 鎢合金材質的穿透力大於低能光子（例如 6 MV），因此整體穿透率較高。圖中曲線 A 穿透率高於曲線 B，故 A 為高能量。
  • ② MLC的intra-leaf transmission低於2％：正確。Intra-leaf transmission 為圖中的波谷處。由圖可知，兩條曲線的波谷數值約為 1.7% ~ 1.8%，確實小於 2%。
  • ③ MLC最大的rounded-end transmission約2.8％：錯誤。圖中最大值 2.8% 發生的位置是相鄰葉片之間的間隙，這稱為 inter-leaf transmission（葉片間穿透率）。而 rounded-end transmission（圓弧端穿透率）是指對向兩葉片閉合時，射束穿過葉片圓弧尖端交接處的漏射率，必須沿著葉片移動方向進行量測才能獲得，無法從此垂直葉片走向的剖面圖中直接讀取。
  • ④ MLC葉片寬度為5 mm：錯誤。圖中相鄰波峰的距離為 1 cm，代表此 MLC 葉片在等中心點的投影寬度為 10 mm，而非 5 mm。

答案解析

綜合上述分析，敘述 ① 正確描述了射束能量與穿透率的關係；敘述 ② 正確讀取了圖中的 intra-leaf transmission 數值；敘述 ③ 混淆了 inter-leaf 與 rounded-end 兩種不同的漏射機制；敘述 ④ 錯誤解讀了圖形所呈現的葉片寬度（應為 10 mm）。因此，僅有 ①、② 為正確描述，最佳解答為 (D)。

核心知識點

醫事放射師在進行直線加速器品保與 IMRT/VMAT 治療計畫驗證時，須熟記 MLC 漏射特性的三大分類：

  1. Intra-leaf transmission (葉片內穿透率)：穿過葉片實體的劑量，數值最低，臨床品保規範通常要求在 2% 以下。
  2. Inter-leaf transmission (葉片間穿透率)：穿過相鄰葉片側邊間隙（tongue-and-groove）的漏射劑量，數值較葉片內穿透率高，為剖面圖上的波峰。
  3. Rounded-end transmission (圓弧端穿透率)：對向閉合葉片末端（Dosimetric Leaf Gap, DLG 相關參數）的漏射劑量，因葉片尖端較薄，漏射率遠高於前兩者，需沿著葉片運動方向量測。

參考資料

  1. Multileaf collimator end leaf leakage: Implications for wide-field IMRT - ResearchGate (https://www.researchgate.net/publication/5420387_Multileaf_collimator_end_leaf_leakage_Implications_for_wide-field_IMRT)
