115年:放射器材(1)

SPECT/CT 中，利用 CT穿透式掃描進行衰減校正，下列四條校正曲線何者最符合⁹⁹ᵐTc使用？ 圖片

AⅠ
BⅡ
CⅢ
DⅣ

詳細解析

本題觀念：

本題測驗的核心觀念為 SPECT/CT 影像融合技術中的CT衰減校正（CT-based Attenuation Correction, CT-AC）以及雙線性轉換法（Bilinear Scaling Method）。 在 SPECT/CT 系統中，CT 掃描（有效能量通常為 70-80 keV）所測得的 Hounsfield Unit (HU) 必須轉換為特定放射性同位素發射能量（例如 99m^{99m}Tc 為 140 keV）下的線性衰減係數（Linear Attenuation Coefficient, μ\mu）。因為人體組織（特別是含高原子序的骨骼）在不同能量下發生的光電效應（Photoelectric effect）與康普頓游離（Compton scattering）的比例不同，簡單的線性轉換無法準確校正，因此臨床上需以水（HU = 0）為分界點，使用兩種不同斜率的線段進行轉換，此即為雙線性模型。

影像分析：

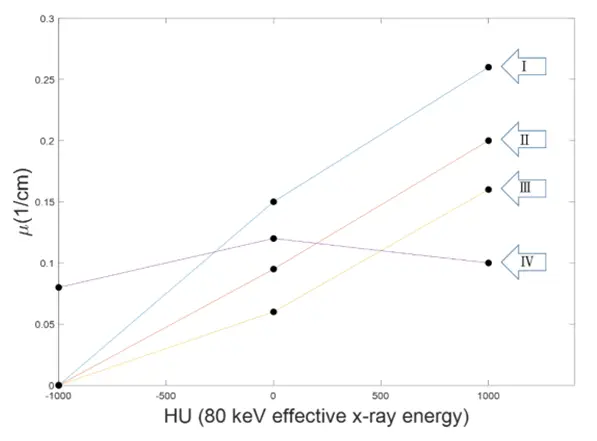

題目提供一張以 HU 值（X軸，範圍 -1000 到 1000）對應 線性衰減係數 μ\mu（Y軸，單位 1/cm）的雙線性轉換關係圖。

  • X軸 (HU): 代表從空氣 (HU = -1000)、水/軟組織 (HU = 0) 到緻密骨骼 (HU = 1000) 的密度變化。
  • Y軸 (μ\mu): 該組織對特定能量伽瑪射線的線性衰減係數。
  • HU = -1000 (空氣): 理論上對射線的衰減趨近於 0。曲線 I, II, III 起點皆在 0 附近；曲線 IV 則偏離物理常理。
  • HU = 0 (水): 這是判斷對應核種能量的最重要基準點。
    • 曲線 I: μ\mu 約為 0.15 cm−1^{-1}。
    • 曲線 II: μ\mu 約為 0.12 cm−1^{-1}。
    • 曲線 III: μ\mu 約為 0.096 cm−1^{-1}。
    • 曲線 IV: 不具參考價值（為干擾線）。

選項分析

  • (A) Ⅰ：正確。99m^{99m}Tc 的伽瑪射線能量為 140 keV。在 140 keV 能量下，水 (HU = 0) 的線性衰減係數約為 0.15 cm−1^{-1}。曲線 I 在 HU = 0 的點準確對應至 μ=0.15\mu = 0.15 cm−1^{-1}，而在骨骼區（HU > 0）因為 140 keV 仍有部分光電效應發生，故斜率較陡。
  • (B) Ⅱ：錯誤。在 HU = 0 時 μ\mu 約為 0.12 cm−1^{-1}，代表該核種發射的能量高於 140 keV，例如 111^{111}In (171, 245 keV) 或 131^{131}I (364 keV，水中 μ\mu 約 0.11 cm−1^{-1})。
  • (C) Ⅲ：錯誤。在 HU = 0 時 μ\mu 約為 0.096 cm−1^{-1}，這是典型 511 keV 光子在水中的線性衰減係數，故此為 PET 衰減校正所使用的轉換曲線。
  • (D) Ⅳ：錯誤。空氣的衰減係數不可能高達 0.08 cm−1^{-1}，且高密度骨骼的衰減係數也不會低於水，此曲線不符合游離輻射物理定律，為誘答選項。

答案解析

CT 衰減校正是藉由將 CT 影像的 HU 值映射為特定核種的 μ\mu 值。不同放射性同位素具有不同的發射能量，因此在相同的組織介質下會呈現不同的衰減程度。 醫事放射師必須牢記常見核種在水 (HU = 0) 中的線性衰減係數 (μ\mu)：

  1. 99m^{99m}Tc (140 keV): μ≈\mu \approx 0.15 cm−1^{-1}
  2. 131^{131}I (364 keV): μ≈\mu \approx 0.11 cm−1^{-1}
  3. PET (511 keV): μ≈\mu \approx 0.096 cm−1^{-1}

檢視圖表，在橫坐標 HU = 0 時，唯有曲線 I 交於縱坐標 μ=0.15\mu = 0.15 cm−1^{-1}。同時，曲線 I 在大於 0 的骨骼區間呈現較為陡峭的斜率，完美符合較低能量 (140 keV) 在高原子序物質中光電效應佔比上升的雙線性轉換特徵，因此最適合作為 99m^{99m}Tc 的校正曲線。

核心知識點

  1. 雙線性轉換 (Bilinear Scaling): CT (約 70-80 keV) 與 SPECT/PET 能量差異顯著。在 HU > 0 的組織中，低能量 CT 受光電效應影響極大，因此必須將轉換公式分為兩段（以水為轉折點）。
  2. 關鍵數值記憶: 在水（軟組織）中，99m^{99m}Tc (140 keV) 的 μ≈0.15\mu \approx 0.15 cm−1^{-1}；正子造影 (511 keV) 的 μ≈0.096\mu \approx 0.096 cm−1^{-1}。

參考資料

  1. Morphology supporting function: attenuation correction for SPECT/CT, PET/CT, and PET/MR imaging - PMC (https://www.ncbi.nlm.nih.gov/pmc/articles/PMC6405230/)
  2. CT-Based Attenuation Correction in Brain SPECT/CT Can Improve the Lesion Detectability of Voxel-Based Statistical Analyses - PLOS (https://journals.plos.org/plosone/article?id=10.1371/journal.pone.0157922)
  3. SPECT/CT Physical Principles and Attenuation Correction - Journal of Nuclear Medicine Technology (https://tech.snmjournals.org/content/36/1/1)
