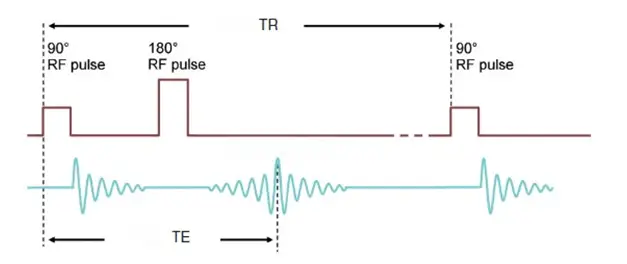

MRI的脈衝波序簡圖如下圖，此為下列何種造影波序？

本題觀念：

本題測驗考生對磁振造影（MRI）基本脈衝波序（Pulse sequence）時序圖（Timing diagram）的辨識能力。正確理解各種射頻脈衝（RF pulse）的翻轉角度與時間參數（如 TR、TE）的相對排列方式，是區分不同造影波序的核心基礎。

影像分析：

觀察題目提供的脈衝波序簡圖：

• 上排（紅線）代表射頻脈衝（RF pulse）：首先出現一個 $90^\circ$ 的射頻激發脈衝（$90^\circ$ RF pulse），經過一段時間（TE/2）後，接著出現一個 $180^\circ$ 的射頻重聚脈衝（$180^\circ$ RF pulse）。隨後又出現下一個週期的 $90^\circ$ 射頻脈衝。
• 下排（藍線）代表 MR 訊號（Signal）：在 $90^\circ$ 脈衝之後，產生了自由感應衰減訊號（Free Induction Decay, FID）。在施加 $180^\circ$ 脈衝之後，原本失相的自旋重新聚焦（Rephasing），形成了一個明顯的迴訊（Echo）。
• 時間參數：
  • TR (Repetition Time, 重複時間)：標示於兩個連續的 $90^\circ$ RF 脈衝之間，代表一個完整脈衝週期的時間。
  • TE (Echo Time, 迴訊時間)：標示於第一個 $90^\circ$ RF 脈衝到迴訊（Echo）訊號最高峰之間的時間。

這是一個最經典、最基礎的**自旋迴訊波序（Spin Echo sequence）**時序圖。

選項分析

• (A) phase contrast (PC)：相位對比波序是一種利用雙極梯度磁場（Bipolar gradients）來量化血流速度與方向的技術。其波序圖的特徵重點在於流速編碼梯度（Velocity encoding gradients, VENC）的設計，而非僅僅是單純的 $90^\circ$-$180^\circ$ RF 脈衝圖。
• (B) fluid-attenuated inversion recovery (FLAIR)：這是一種反轉回復（Inversion Recovery, IR）波序。其標準特徵是在 $90^\circ$ 激發脈衝「之前」，會先施加一個 $180^\circ$ 反轉脈衝（Inversion pulse），並等待一段反轉時間（Inversion Time, TI）來壓抑腦脊髓液（CSF）的訊號。本圖中並未出現最前面的 $180^\circ$ 反轉脈衝。
• (C) spin echo sequence：自旋迴訊波序的最典型特徵即為「$90^\circ$ 激發脈衝 ＋ $180^\circ$ 重聚脈衝」，並在 TE 時間收集訊號，圖中完美呈現了此特徵，為正確答案。
• (D) gradient echo sequence：梯度迴訊波序（GRE）通常使用小於 $90^\circ$ 的翻轉角（Flip angle, $\alpha$）進行激發，且絕對不會使用 $180^\circ$ RF 脈衝來重聚訊號，而是利用梯度磁場（Gradient field）的反轉來產生迴訊。這與圖中明確標示的 $180^\circ$ RF pulse 物理機制完全不同。

答案解析

綜合上述影像特徵，$90^\circ$ RF 激發脈衝搭配 $180^\circ$ RF 重聚脈衝是自旋迴訊波序（Spin Echo sequence）的標誌性設計。圖中的 TR（兩個 $90^\circ$ 脈衝之間的間隔時間）與 TE（$90^\circ$ 脈衝至產生最高峰迴訊的時間）標示也都完全符合 Spin Echo 的物理定義。因此，此簡圖所表示的造影波序正確答案為 (C) spin echo sequence。

核心知識點

醫事放射師在準備國考時，必須熟記各大基礎 MRI 波序的 RF 脈衝組成與順序：

1. Spin Echo (SE)：$90^\circ$ pulse $\rightarrow$ $180^\circ$ pulse $\rightarrow$ Echo。
2. Gradient Echo (GRE)：$\alpha^\circ$ pulse (小翻轉角) $\rightarrow$ 梯度反轉 (Gradient reversal) $\rightarrow$ Echo (無 $180^\circ$ RF pulse)。
3. Inversion Recovery (IR, 含 FLAIR/STIR)：$180^\circ$ pulse (Inversion) $\rightarrow$ 等待 TI (Inversion Time) $\rightarrow$ $90^\circ$ pulse $\rightarrow$ $180^\circ$ pulse $\rightarrow$ Echo。
4. Fast Spin Echo (FSE / TSE)：$90^\circ$ pulse $\rightarrow$ 多個連續的 $180^\circ$ pulses (Echo Train Length, ETL) $\rightarrow$ 產生多個 Echoes。
