放射 - 膽胰脾超音波考古題解析 - 民國115年

超音波影像中的「雙管獵槍徵象」(Double barrel shotgun sign) 或稱「平行管徵象」(Parallel channel sign) 於肝膽系統的影像學定義與臨床意義。

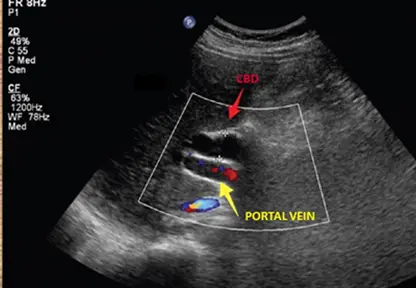

影像特徵：此為肝門處 (porta hepatis) 的腹部超音波彩色都卜勒 (Color Doppler) 影像。
解剖構造：影像中可見兩條平行的管狀無回音 (anechoic) 結構。下方的管狀結構標示為黃色箭頭的 PORTAL VEIN (門靜脈)；上方的管狀結構標示為紅色箭頭的 CBD (總膽管)。
血流訊號：利用都卜勒超音波可以輕易鑑別兩者。門靜脈內有明顯的彩色血流訊號（呈現紅藍色），而前方的總膽管內部則無血流訊號。
病理發現：正常生理情況下，總膽管的管徑應遠小於相鄰的門靜脈。然而，在此影像中，總膽管的管徑異常變寬，其直徑幾乎與下方的門靜脈相等。這種兩條粗細相仿的平行無回音管腔結構，即為典型的「雙管獵槍徵象」。

(A) 總膽管擴張：正確。當總膽管發生擴張，管徑增大至與平行的門靜脈相近時，即會呈現出如同雙管獵槍般的超音波特徵。此徵象最直接且明確代表的病理意義就是「膽管擴張」。
(B) 總膽管結石：錯誤。雖然總膽管結石是引起總膽管擴張的最常見原因之一，但在本題的超音波影像中，僅展示了擴張的膽管本身，並未在管腔內直接觀察到典型伴隨後方音影 (posterior acoustic shadowing) 的高回音結石。因此，「雙管獵槍徵象」直接對應的是擴張的型態，而非確認結石的存在。
(C) 總膽管腫瘤：錯誤。腫瘤（例如膽管癌、胰頭癌等）確實會造成阻塞性黃疸並導致總膽管擴張，但與結石同理，雙管獵槍徵象反映的是解剖結構變寬的直接結果，無法單憑此徵象確診腫瘤。
(D) 門靜脈高壓：錯誤。門靜脈高壓的超音波表現通常為門靜脈主幹擴張 (直徑 > 13 mm)、脾腫大、腹水及側支循環建立，並不會導致前方無血流的總膽管發生擴張。兩者的病理機轉與超音波表現完全不同。

在正常的肝膽超音波掃描中，肝門處的總膽管 (CBD) 位於門靜脈 (Portal vein) 的前側，且其正常管徑（通常小於 6-7 mm）明顯小於門靜脈。當發生膽道阻塞導致膽管擴張時，擴張的膽管與其後方的門靜脈管徑會趨於一致。

此時，在超音波縱切面上會看到兩條平行的、管徑相仿的無回音管狀結構，因其外觀酷似雙管獵槍的槍管，故被命名為「雙管獵槍徵象」(Double barrel shotgun sign)，有時也應用於肝內膽管擴張，稱為「平行管徵象」(Parallel channel sign)。

此徵象是超音波診斷「膽道擴張」的經典指標。由於其僅描述了結構尺寸的改變，若未掃描到阻塞處的病灶，無法單憑此徵象直接確認造成阻塞的潛在病因（如結石、腫瘤或狹窄）。因此，最符合此超音波特徵的直接診斷為「總膽管擴張」。綜合以上分析，本題正確解答為 (A)。

肝門解剖相對位置：在超音波縱切面上，總膽管位於前側 (Anterior)，門靜脈位於後側 (Posterior)。橫切面上則呈現經典的「米老鼠徵象」(Mickey Mouse sign)：門靜脈為臉，總膽管為右耳，肝動脈為左耳。
Double barrel shotgun sign / Parallel channel sign：特指總膽管或肝內膽管擴張，使膽管管徑與相鄰門靜脈（或其分支）管徑相當，呈現平行的雙管結構。
容易混淆的 Double duct sign (雙管徵象)：雙管徵象指的是影像學（超音波或 ERCP/MRCP）下同時看到「總膽管擴張」加上「主胰管擴張」，此徵象強烈暗示壺腹周圍或胰頭區域的病灶（例如：胰頭癌、壺腹癌）。需與本題之雙管獵槍徵象明確區分。

在急診或常規腹部超音波掃描中，若觀察到 Double barrel shotgun sign，即使未立刻發現結石或腫瘤，放射師或醫師亦須高度警覺膽道系統已經發生阻塞性病變。此時應進一步追蹤掃描遠端總膽管，或建議進行進階影像檢查（如 MRCP 或腹部電腦斷層）以釐清阻塞的確實病因。

超音波掃描膽道時，出現如下圖雙管獵槍的特徵（ double barrel shotgun sign ），其最有可能的診斷為下列何者？
