115年:放射診斷(1)

有關影像品質中調制轉換函數（ modulation transfer function, MTF ）之敘述，下列何者錯誤？ 圖片

A電腦斷層中常用此參數描述其空間解析度
BMTF和影像中之點擴散函數（ point spread function, PSF ）互為傅立葉轉換關係
C頻率響應（ frequency response ）會隨著頻率越高而降低
D由圖可知系統 B的空間解析度優於系統A

詳細解析

本題觀念：

調制轉換函數（Modulation transfer function, MTF）是醫學影像系統（包含電腦斷層掃描 CT、數位 X 光等）中，用來客觀且定量評估系統「空間解析度（spatial resolution）」的黃金標準。MTF 描述了影像系統在面對不同大小的物體（不同空間頻率）時，能夠保留並傳遞多少原始物體的對比度（或訊號振幅）至最終影像上。

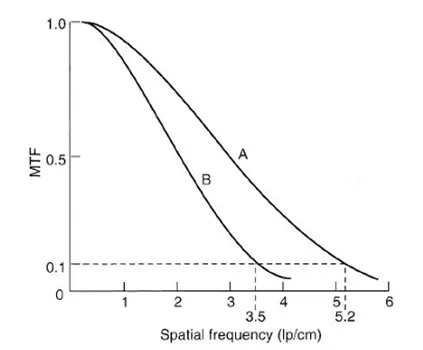

影像分析：

  1. 座標軸意義：
    • X 軸（Spatial frequency, lp/cm）：空間頻率，代表影像中細節的密集程度。數值越高代表線條越細密，即影像結構越微小。
    • Y 軸（MTF）：調制轉換函數值，範圍通常介於 0 到 1（或 0% 到 100%）。數值越高代表系統傳遞該頻率對比度的能力越好。
  2. 曲線走勢：曲線 A 與 B 皆呈現隨著空間頻率增加，MTF 值逐漸下降的趨勢，這反映了影像系統（如焦斑大小、偵測器解析度等因素）對微小結構會產生模糊效應的物理限制。
  3. 兩系統比較與極限空間解析度：
    • 觀察圖表，在任何相同的空間頻率下，系統 A 的 MTF 值皆高於系統 B。
    • 業界常以 MTF 降至 0.1（10%）的位置作為「極限空間解析度（limiting spatial resolution）」的參考指標。圖中標示出當 MTF = 0.1 時，系統 B 所能對應的空間頻率為 3.5 lp/cm，而系統 A 則能達到 5.2 lp/cm。
    • 這表示系統 A 在更高的空間頻率下仍能保留 10% 的影像對比，能夠解析出比系統 B 更微小的解剖結構。因此，系統 A 的空間解析度優於系統 B。

選項分析

  • (A) 電腦斷層中常用此參數描述其空間解析度： 正確。在電腦斷層（CT）的品保與效能評估中，MTF 曲線（常標示 50%、10% 或 2% MTF 對應的 lp/cm）是最標準且廣泛使用來描述掃描儀空間解析度的定量參數。

  • (B) MTF和影像中之點擴散函數（ point spread function, PSF ）互為傅立葉轉換關係： 正確。在線性系統理論中，系統的點擴散函數（PSF）或線擴散函數（LSF）反映了系統對單一點或線的模糊程度（空間域）。將 PSF 或 LSF 進行傅立葉轉換（Fourier transform）後會得到光學轉換函數（Optical Transfer Function, OTF），而 OTF 的絕對值（大小）即為 MTF（頻率域）。在國考觀念中，常將此直接表述為 MTF 與 PSF/LSF 具備傅立葉轉換的關聯。

  • (C) 頻率響應（ frequency response ）會隨著頻率越高而降低： 正確。由圖表的曲線走勢可以明顯看出，隨著 X 軸的空間頻率越來越高（影像細節越來越微小），Y 軸的頻率響應（MTF 值）會逐漸降低。這是所有醫學影像系統難以避免的物理極限。

  • (D) 由圖可知系統 B的空間解析度優於系統A： 錯誤。由前述影像分析可知，系統 A 的 MTF 曲線整體位於系統 B 之上，且其 10% MTF 所對應的空間頻率（5.2 lp/cm）大於系統 B（3.5 lp/cm）。因此，系統 A 能分辨出更細密的結構，空間解析度是系統 A 優於系統 B，選項敘述恰好相反。

答案解析

綜合上述分析，選項 A、B、C 皆為正確的物理與影像科學描述。唯獨選項 D 對於圖表的解讀完全相反。MTF 曲線越高、向右延伸越遠，代表系統的空間解析度越佳（系統 A > 系統 B）。本題要求選出錯誤的敘述，因此答案為 (D)。

核心知識點

醫事放射師在準備影像品質（Image Quality）相關考題時，務必熟記以下連動概念：

  1. 點擴散函數（PSF）/ 線擴散函數（LSF）：評估空間域（Spatial domain）的模糊程度。曲線越窄，解析度越好。
  2. 傅立葉轉換（Fourier Transform）：是連接空間域（PSF/LSF）與頻率域（MTF）的數學工具。
  3. 調制轉換函數（MTF）：評估頻率域（Frequency domain）的對比傳遞能力。曲線越寬（向右延伸越遠），高頻率下的值越高，代表空間解析度越好。

參考資料

  1. Cross-talk and Spatial Resolution in a CT scanner with a Flat Panel Detector. (2022). OSTI.GOV.
  2. X-Ray Resolution (PSF, MTF, NPS, DQE) For Radiologic Technologists.
  3. COMPARISON OF MODULATION TRANSFER FUNCTION MEASUREMENTS FOR ASSESSING THE PERFORMANCE OF IMAGING SYSTEMS. Medical Physics International.
  4. Experimental Measurement of Modulation Transfer Function (MTF) in Five Commercial CT Scanners. IFMBE Proceedings.
  5. Modulation Transfer Function (MTF). Smári.
