114年:放射器材(2)
如圖所示為診斷用 X 光機的成像配置，其中目標物 a、b與 c 具相同尺寸，下列敘述何者正確？
A目標物 a在影像接收器上有最大成像
B目標物 b在影像接收器上有最大成像
C目標物 c在影像接收器上有最大成像
D目標物 a、b 與 c在影像接收器上有相同成像
詳細解析

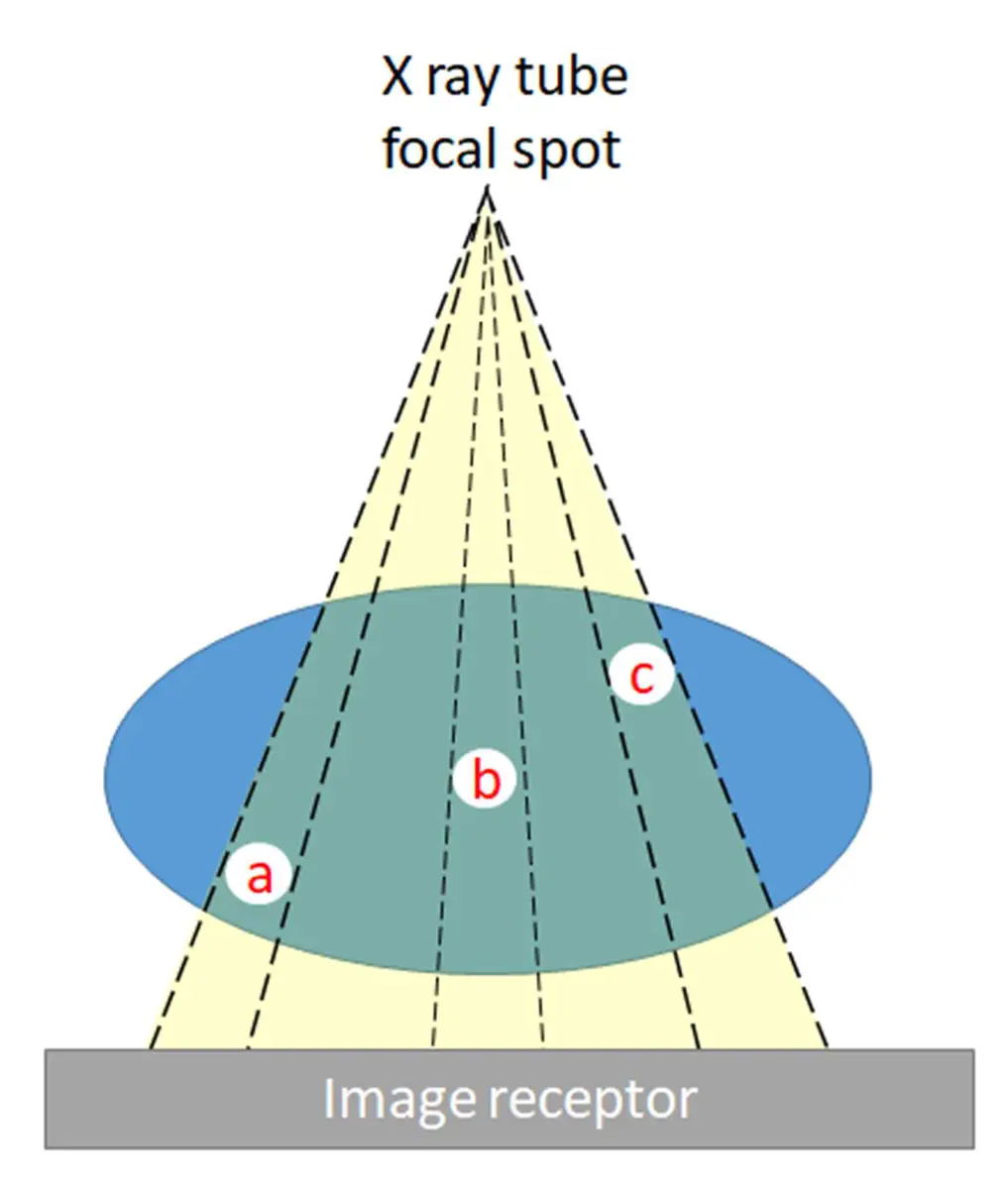

影像分析：
- 圖片展示了診斷用 X 光機的幾何成像配置 (X-ray imaging geometry)。
- 頂部點狀處為 X 光管焦點 (X ray tube focal spot)，是 X 光射源的起點。
- 底部灰色長方形為 影像接收器 (Image receptor)，負責接收穿過受檢體的 X 光以形成影像。
- 虛線標示出 X 光射束從焦點射出後，呈現錐形發散 (divergent cone beam) 的幾何特性。
- 圖中藍色橢圓形代表受檢體 (patient/phantom)，內部包含 a、b、c 三個原始尺寸相同的圓形目標物。
- 觀察三個目標物的空間深度與位置差異：
- 目標物 c：位處受檢體內最高處，距離 X 光射源最近 (即具有最小的射源至物體距離，SOD)，且距離影像接收器最遠 (具有最大的物體至影像接收器距離，OID)。
- 目標物 a：位處最底部，緊貼影像接收器側 (具有最小的 OID)，且距離 X 光射源最遠 (具有最大的 SOD)。
- 目標物 b：位置與深度介於 a 與 c 之間。
- 由於 X 光射束具有發散特性，投影到影像接收器上的虛線寬度即可直觀顯示其放大效應：越靠近頂端的目標物，被射束邊緣截取後，投影到底部的跨距就越寬。
本題觀念：
本題測驗的核心概念為 X 光影像幾何學中的 幾何放大率 (Geometric Magnification)。在放射線攝影中，因 X 光射束呈放射狀發散，物體在影像接收器上的成像必定大於或等於其真實大小，而放大程度取決於物體在射源與影像接收器之間的相對位置。
選項分析：
- (A) 目標物 a在影像接收器上有最大成像：錯誤。從影像中可知，目標物 a 距離影像接收器最近 (OID 最小)，且距離射源最遠 (SOD 最大)，因此其幾何放大率最小，在底板上的成像會是最接近其真實尺寸的（即三者中的最小成像）。
- (B) 目標物 b在影像接收器上有最大成像：錯誤。目標物 b 的空間深度位於中間，放大倍率介於 a 與 c 之間。
- (C) 目標物 c在影像接收器上有最大成像：正確。目標物 c 距離 X 光管焦點最近 (最小的 SOD)，且距離影像接收器最遠 (最大的 OID)，在相同的發散錐形射束下，其陰影投射至影像接收器上的放大倍率最大，因而成像尺寸最大。
- (D) 目標物 a、b 與 c在影像接收器上有相同成像：錯誤。由於三者在空間中的深度位置 (SOD 與 OID) 皆不相同，即使原始實體尺寸相同，在錐形射束投影下也必然會產生不同程度的幾何放大。
答案解析：
根據放射物理學原理，幾何放大率 (Magnification factor, ) 的計算公式為： 其中：
- SID (Source-to-Image Distance)：射源至影像接收器距離。
- SOD (Source-to-Object Distance)：射源至物體距離。
- OID (Object-to-Image Distance)：物體至影像接收器距離。
在本題的配置中，焦點到影像接收器的距離 (SID) 為固定值。依據公式，物體的 SOD 越小（也就是距離射源越近、OID 越大），其分母越小，計算出的放大率 就會越大。 套用到圖中的標示，目標物 c 的 SOD 是三個物體中最小的，這使得它具備最大的幾何放大率。若順著經過 c 兩側的虛線延伸至底部的 Image receptor，也能明顯看出 c 在底部的投影寬度遠大於 a 與 b。因此答案應選 C。
核心知識點：
- 幾何放大公式 ()：必須熟記公式中 SID、SOD、OID 三個變數的相對關係與定義。
- 放大與模糊的權衡：隨著 OID 增加或 SOD 減小，不僅幾何放大率變大，影像的幾何模糊 (Geometric unsharpness, ) 與半影效應 (Penumbra) 也會隨之增加。其相關公式為：。
- 控制放大效應：若要獲得最接近物體實際大小且銳利度最高的影像，常規攝影原則上應盡可能減少 OID（使患部貼緊影像接收器）並增加 SID。
臨床重要性：
在臨床醫學影像中，幾何放大率的概念具備極高的實務應用價值：
- 避免假性放大：例如胸部 X 光標準會採取 PA view（後前向攝影），目的就是讓位於前胸壁的心臟盡可能貼近片匣 (最小化 OID)，避免因為心臟距離片匣過遠產生放大效應，進而導致臨床醫師誤判為心室肥大。
- 刻意放大應用：在乳房攝影的放大攝影 (Magnification mammography) 或腦血管攝影中，放射師會刻意拉開乳房或頭部與影像接收器的距離 (增加 OID) 來放大微小的惡性鈣化點或微血管。不過，為了克服隨之增加的幾何模糊，必須同時切換使用極小的 X 光微焦點 (Microfocus tube)。
