114年:放射器材(1)

將頻率4 MHz,強度為2 mW/cm² 的超音波打入軟組織,來自深度4 cm的訊號經由探頭接收,強度衰減成多少mW/cm²?

A0.05
B1.72
C0.3
D0.5

詳細解析

本題觀念:

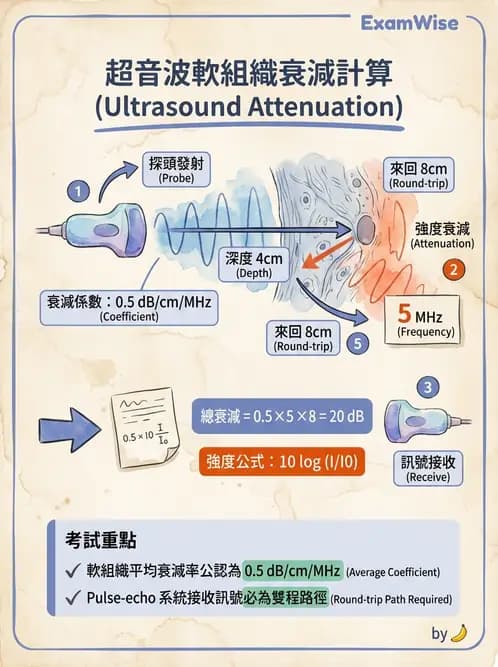

本題測驗超音波在軟組織(soft tissue)中的衰減(attenuation)計算,以及脈衝-回音(pulse-echo)系統的實際傳遞距離概念。 計算超音波強度衰減時,需要掌握三個關鍵:

  1. 軟組織的衰減係數(Attenuation coefficient, α\alpha:在醫學超音波物理中,軟組織的平均衰減係數公認為 0.5 dB/(cmMHz)0.5 \text{ dB/(cm} \cdot \text{MHz)}
  2. 總傳遞距離(Total path length, LL:題目描述「來自深度 4 cm4 \text{ cm} 的訊號經由探頭接收」,這代表超音波從探頭發射至 4 cm4 \text{ cm} 深度的組織,發生反射後再傳回探頭,屬於來回(round-trip)路徑。故超音波實際走過的總距離為 4 cm×2=8 cm4 \text{ cm} \times 2 = 8 \text{ cm}
  3. 分貝(Decibel, dB)與強度的關係:強度衰減的公式為 Attenuation (dB)=10log10(I/I0)\text{Attenuation (dB)} = -10 \log_{10} (I / I_0)

選項分析

已知條件:初始強度 I0=2 mW/cm2I_0 = 2 \text{ mW/cm}^2,頻率 f=4 MHzf = 4 \text{ MHz},單趟深度 d=4 cmd = 4 \text{ cm}。 首先

...(解析預覽)...
