114年:放射器材(1)

關於主磁場的屏蔽設計,下列敘述何者錯誤?

A目的是為了降低雜散磁場(fringe field),避免干擾外部的儀器
B主動式屏蔽(active shielding)可降低雜散磁場(fringe field)
C主動式屏蔽(active shielding)有助於提升磁場均勻度
D被動式屏蔽(passive shielding)可達幾噸重

詳細解析

本題觀念:

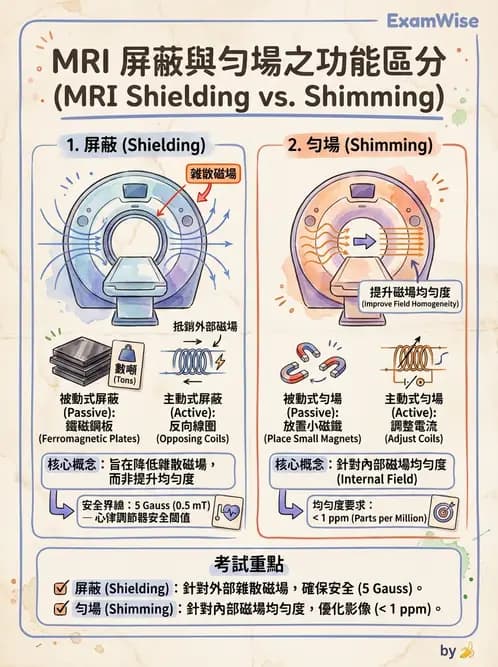

本題探討磁振造影(MRI)系統中「主磁場屏蔽(Magnetic Shielding)」的原理及目的,並測驗考生是否能明確區分「屏蔽(Shielding)」與「勻場 / 補墊(Shimming)」這兩個常被混淆的硬體設計概念。主磁場屏蔽的主要目的是限制雜散磁場(fringe field)的範圍,以保護周遭環境及設備安全。

選項分析

  • (A) 目的是為了降低雜散磁場(fringe field),避免干擾外部的儀器正確。MRI 會產生強大的主磁場,其磁力線向四周空間延伸即形成雜散磁場(fringe field)。屏蔽設計的主要目的就是將 5 Gauss (0.5 mT) 的安全線限制在極小範圍內,藉此保護裝有心律調節器的受檢者,並避免磁場干擾外部的電子儀器與醫療設備。
  • (B) 主動式屏蔽(active shielding)可降低雜散磁場(fringe field)正確。主動式屏蔽是在主磁場線圈外圍,配置另一組通以「反向電流」的超導線圈。這組外圍線圈會產生與主磁場方向相反的磁場,兩者在磁體外部互相抵銷,能有效且大幅度地縮小雜散磁場的擴散範圍。
  • (C) 主動式屏蔽(active shielding)有助於提升磁場均勻度錯誤。提升主磁場內部「均勻度(homogeneity)」的技術稱為**勻場或補墊(

...(解析預覽)...
