114年:放射器材(1)

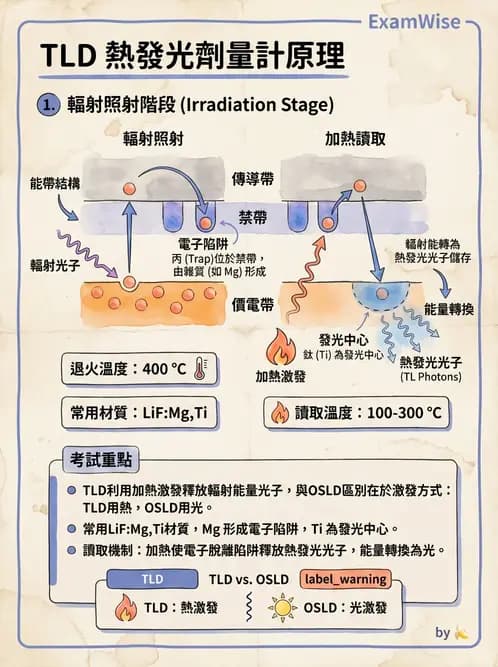

下圖為簡化的TLD（thermoluminescent dosimeter）原理，圖中的甲、乙、丙、丁分別為： 圖片

A甲：conduction band，乙：valence band，丙：electron trap，丁：Compton photon
B甲：valence band，乙：conduction band，丙：electron trap，丁：TL photon
C甲：electron band，乙：valence band，丙：conduction band，丁：scatter photon
D甲：valence band，乙：electron band，丙：electron trap，丁：TL photon

詳細解析

影像分析：

題目提供了一張 TLD (Thermoluminescent dosimeter) 簡化原理的固態能帶圖，分為左側的「Irradiation」(輻射照射) 與右側的「Heating」(加熱) 兩個階段。觀察左方 Y 軸標示「ENERGY」(能量) 箭頭往上，代表越上方的能階能量越高。

  1. 甲 (底層能帶)：位於能量較低的位置，以橘紅色斜線表示。在未受輻射照射時，電子主要位在此基態能帶中，此區域為價電帶 (Valence band)。
  2. 乙 (上層能帶)：位於能量較高的位置，以灰色實心表示。此為電子受激發後可以自由移動的傳導帶 (Conduction band)。
  3. 丙 (中間局部能階)：位於價電帶與傳導帶之間的禁帶 (Forbidden band) 中，圖示為一個像杯子般的曲線接住了一顆電子。此為晶體摻雜特定雜質所形成的電子陷阱 (Electron trap)，用來捕捉受激發的電子。
  4. Irradiation (輻射照射) 階段：當「Ionizing radiation」(游離輻射) 擊中晶體時，將能量傳遞給甲 (價電帶) 的電子，使其躍遷至乙 (傳導帶)。隨後，部分電子會掉入並被困在丙 (電子陷阱) 中，形成亞穩態，藉此將輻射能量「儲存」起來。
  5. Heating (加熱) 階段：

...（解析預覽）...
