113年:放射器材(1)

如圖為Straton X光球管設計,跟傳統X光球管相較下,關於此Straton球管的設計,下列敘述何者錯誤? 圖片

A可以產生更大散熱效果
B有效熱儲存容量不需要很大
C隨著老化,會導致coast time增加
D可透過偏轉線圈(deflection coil)快速將電子撞擊在不同陽極靶位置

詳細解析

本題觀念:

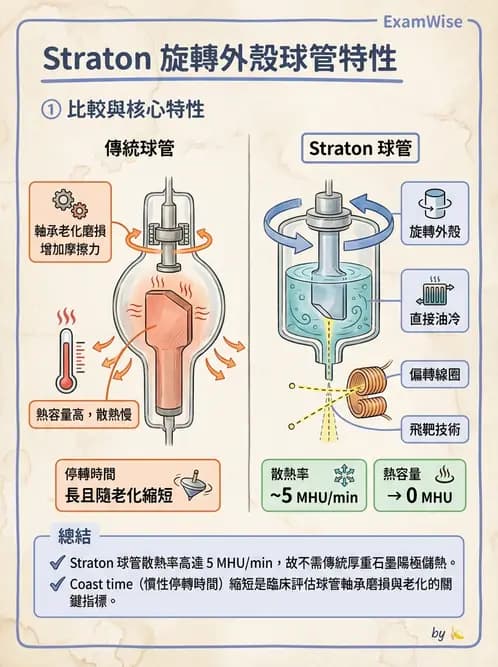

本題探討的是 Siemens 開發的 Straton X光球管(旋轉外殼球管,Rotating Envelope Tube, RET) 的設計原理與傳統旋轉陽極(Rotating Anode)X光球管的差異。傳統X光球管只有內部的陽極金屬圓盤在真空中旋轉,而 Straton 球管則是「整個真空管組件(包含陰極與陽極)」一起旋轉,這種創新設計大幅改變了球管的散熱機制與電子束控制方式。

影像分析:

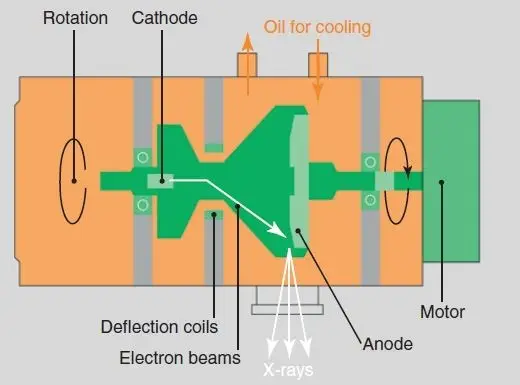

觀察題目所提供的 Straton X光球管剖面圖,可以發現以下重要結構特徵與臨床意義:

  1. Rotation(旋轉)與 Motor(馬達):圖中左右兩側的轉軸皆有旋轉方向的箭頭,且馬達位於最右側直接驅動整個綠色區塊。這表示整個真空管外殼(包含 Cathode 陰極與 Anode 陽極)都在旋轉,而非傳統球管僅有內部陽極盤旋轉。
  2. Oil for cooling(冷卻油):橘色區域代表冷卻油,充滿在旋轉管外圍。特別注意陽極(Anode)的背面直接接觸到冷卻油,這與傳統球管必須先透過真空熱輻射將熱能傳導至管壁外殼再進行油冷的機制截然不同。
  3. Deflection coils(偏轉線圈):位於旋轉管外部(狹窄頸部兩側),用來產生磁場。
  4. Electron beams(電子束):從陰極發射後,受到偏轉
