113年:放射器材(1)

如圖所設定的window width與window level分別可能為多少? 圖片

A2500,1000
B400,-50
C1700,-600
D200,20

詳細解析

本題觀念:

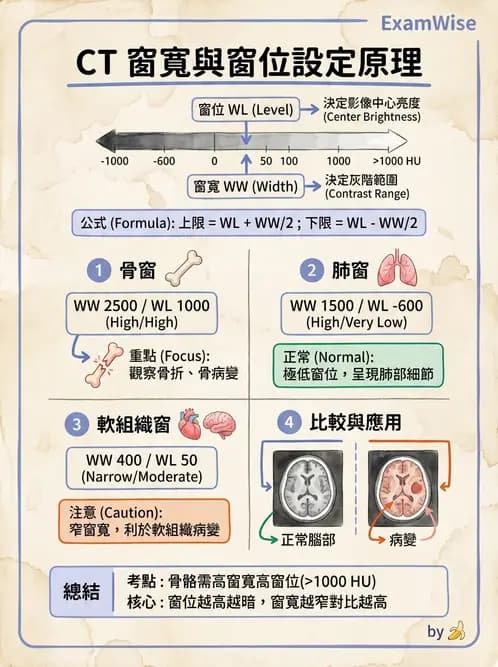

在電腦斷層(CT)影像中,窗寬(Window Width, WW)窗位(Window Level, WL) 決定了影像的灰階對比度。CT值(Hounsfield Unit, HU)反映了組織的密度,而螢幕只能顯示256個灰階。因此,我們必須透過調整WW與WL,將特定的HU範圍映射到黑白灰階上。

  • 灰階上限(純白) = WL+WW2\text{WL} + \frac{\text{WW}}{2}。CT值高於此上限的組織將全白、失去細節(過曝)。
  • 灰階下限(純黑) = WLWW2\text{WL} - \frac{\text{WW}}{2}。CT值低於此下限的組織將全黑。

常見組織的CT值:空氣約 -1000 HU,肺臟約 -700 HU,水/脂肪約 0 至 -50 HU,軟組織/血液約 40 HU,骨骼約 1000 HU(骨皮質可達 2000 HU 以上)。

影像分析:

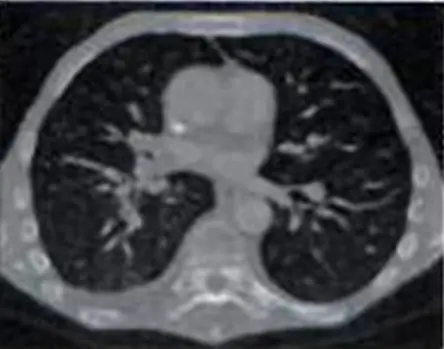

觀察題目提供的胸部軸狀切面(Axial CT)影像,我們可發現以下幾個關鍵特徵:

  1. 肺野(Lung fields):肺部背景呈現純黑色,並無法觀察到呈現灰色的肺實質(parenchyma)細節,只能看見呈現深灰色的肺血管分支。
  2. 軟組織(Soft tissues):心臟與胸壁肌肉的影像亮度偏暗,呈現深灰色
  3. **
