113年:放射器材(1)

電腦放射攝影(CR)系統的讀取裝置(reader)中,下列何種組件是負責控制快速掃描的功能?

Abeam shaping
Brotation polygon mirror
Coptical filter
Dlight collection optics

詳細解析

本題觀念:

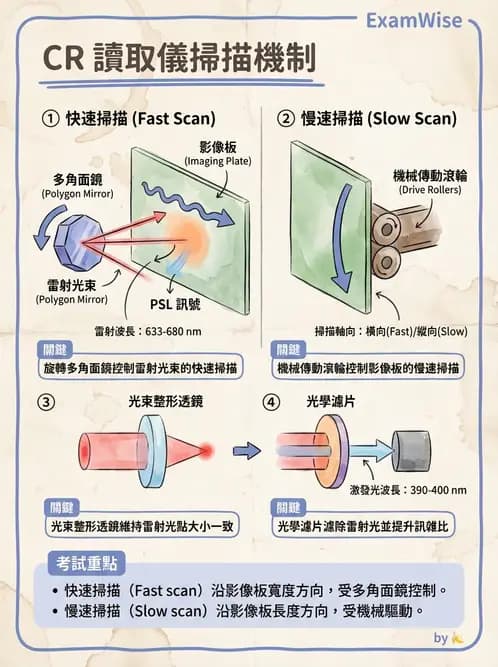

本題測驗的核心觀念為電腦放射攝影(Computed Radiography, CR)讀取裝置(Reader)的內部構造與作動原理。在 CR 系統中,影像板(Imaging Plate, IP)曝光後會產生潛像。當 IP 進入讀取儀時,會利用雷射光去激發影像板上的磷光體,使其釋放出可見光。這個讀取過程包含兩個重要的掃描方向:

  1. 快速掃描(Fast scan):雷射光束在影像板上進行橫向的快速來回掃描。
  2. 慢速掃描(Slow scan / Subscan):影像板本身透過機械傳動裝置,在讀取儀器中穩定的直線前進移動。

選項分析

  • A. beam shaping (光束整形):錯誤。光束整形透鏡的作用是確保雷射光束在偏折與行進的過程中,維持固定的大小、形狀與強度,使雷射打在影像板上的光點大小保持一致,它不負責控制光束的掃描移動機制。
  • B. rotation polygon mirror (旋轉多角面鏡):正確。雷射光源發出光束後,會射向旋轉多角面鏡(或稱振盪面鏡)。透過該面鏡的快速旋轉,將雷射光束連續且精準地橫向偏折、掃射過整塊影像板,這個將雷射光左右掃動的動作正是控制「快速掃描 (fast scan)」的核心組件。
  • C. optical filter (光學濾片):錯誤。雷射光打在影像板上會
