113年:放射器材(1)

如圖所示為Iris collimator,其可安裝於下列那種治療設備? 圖片

AGamma Knife
BCyberknife
CLINAC
Dtomotherapy

詳細解析

本題觀念:

本題考查放射治療設備中特殊準直儀(Collimator)的系統設計與臨床應用。不同廠牌與型號的放射治療儀器具有其專屬的準直儀設計,以符合不同治療技術(如立體定位放射手術 SRS、立體定位身體放射治療 SBRT 等)的精準度與射束塑形需求。

影像分析:

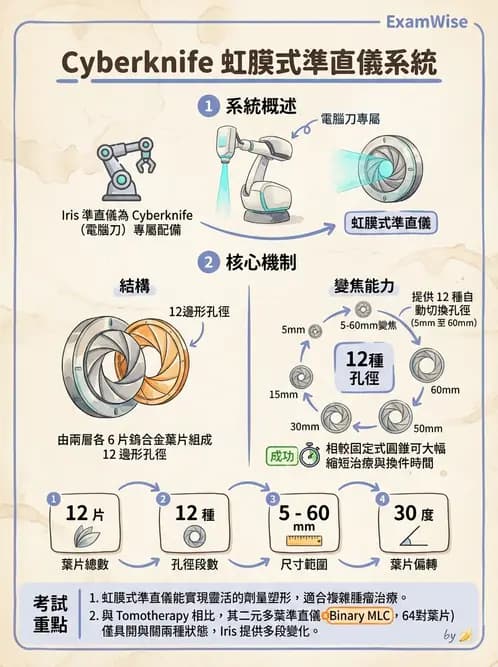

  • 圖中顯示為一個圓柱狀金屬構造的準直儀,其中心具有一個多邊形的開口。
  • 仔細觀察開口處,可見其由多個金屬葉片(鎢合金)交錯排列而成。這個結構是由兩層各 6 片的六邊形葉片,彼此錯開 30 度堆疊而成,進而形成一個 12 邊形(dodecagonal)的孔徑。
  • 此硬體設計即為大名鼎鼎的 Iris variable aperture collimator(虹膜式可變孔徑準直儀),可以像相機光圈一樣,連續或自動切換成不同大小的孔徑尺寸。

選項分析:

  • (A) Gamma Knife (加馬刀):使用多個鈷-60射源。較新型的型號(如 Perfection, Icon)使用的是內部準直儀系統(internal collimator system),具有不同尺寸的固定孔徑(如 4, 8, 16 mm),透過移動射源或準直儀床來改變單一射源的射束大小,並未採用圖中的 Iris collimator。
  • (B) Cyberknife (電腦刀):為配備於機器手臂上的無接縫式

...(解析預覽)...
