113年:放射器材(1)

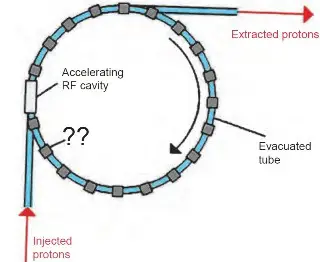

下圖為同步加速器的質子加速原理圖解說明,圖中雙問號處(??)是指下列何者?
Amodulator
Bmagnetron
Cklystron
Dbending magnet
詳細解析
本題觀念:

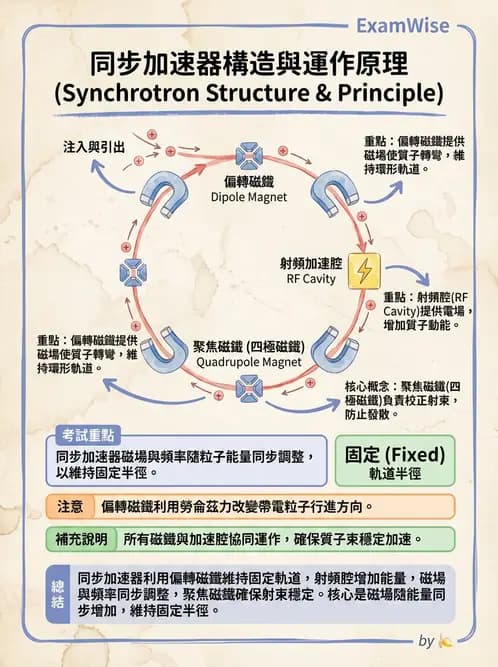

本題考查的是**同步加速器(Synchrotron)**的基本構造與運作原理。同步加速器是一種環形粒子加速器,常見於質子治療(Proton therapy)設備或同步輻射光源設施中。其設計原理是藉由改變加速腔的射頻電場頻率與偏轉磁鐵的磁場強度,使帶電粒子(如質子)在固定的環形真空管軌道中持續獲得能量並加速。
影像分析:
本題圖片為同步加速器(Synchrotron)加速質子的原理圖解。圖中包含以下重要結構:
- Injected protons(注入質子):由直線加速器(Linac)或其他初步加速設備(注射器)注入環形加速器的質子束。
- Accelerating RF cavity(射頻加速腔):提供高頻交變電場,當質子經過此處時會被電場推動而獲得動能,達到加速的效果。
- Evacuated tube(真空管):質子運行的環狀密閉通道,內部維持高度真空,避免質子與空氣分子碰撞而散失能量或改變行進方向。
- Extracted protons(引出質子):質子束被加速至目標能量後,從環形軌道引出,前往治療室進行射束投遞或實驗站。
- 雙問號處(??):指向環形軌道上等距排列的灰色方塊元件。根據電磁學原理,帶電粒子在磁場中運動時會受到勞侖茲力(Lorentz force)而產生向心力。這些排列在環形軌道
