一般利用百分比漣波（ripple）來衡量整流後的波形。下列三種 X 光機設備，請依所產生的漣波由小到大排序：①高頻產生器（high frequency generator） ②三相 12 脈衝（three phase, twelve pulse） ③三相 6 脈衝（three phase, six pulse）

本題觀念：

本題考查 X 光機設備中不同電源產生器（generator）的**電壓漣波（Voltage Ripple）**特性。電壓漣波百分比是用來衡量整流後電壓波形平穩程度的指標。公式為：(最高電壓 - 最低電壓) / 最高電壓 × 100%。 漣波越小，表示輸出的電壓越接近恆定的最高值（kVp），這會使得產生的 X 光射束（X-ray beam）平均能量較高，有效提升 X 光的穿透力（Quality）與數量（Quantity），同時也能減少病人吸收無效的低能量輻射。

選項分析

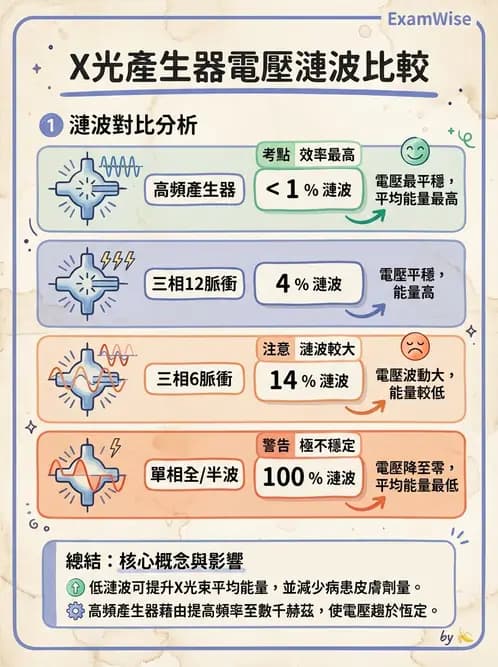

在 X 光機的發展中，為求得更平穩的電壓，發展出了多種不同的整流與產生器技術，其漣波百分比如下：

• ① 高頻產生器（High frequency generator）：將市電的標準頻率（如 60 Hz）轉換為極高頻（可達 25,000 Hz 以上），再進行整流與平滑化。這種技術能提供幾乎成一直線的恆定電壓，其漣波百分比 小於 1%（約 1%）。
• ② 三相 12 脈衝（Three phase, twelve pulse）：使用三相交流電，配合 12 個二極體進行整流，每個交流電週期內產生 12 個電壓脈衝。因脈衝相當密集，電壓下降的幅度變小，其漣波百分比 約為 3%～4%。
• **③ 三相 6 脈衝（Three phase, six pulse
