112年:放射器材(2)
下列那項策略不能解決都卜勒超音波中出現疊影(aliasing)假影的問題?
A降低脈衝重複頻率
B增加都卜勒角
C使用較低頻率的超音波入射波
D使用連續波都卜勒模式
詳細解析
本題觀念:

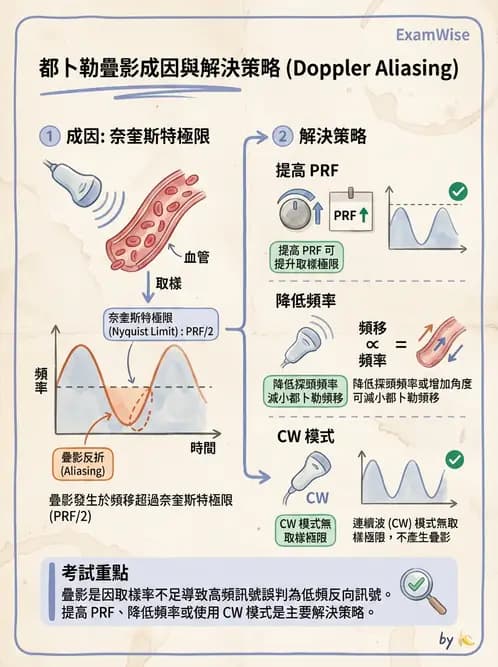

本題探討的是脈衝式都卜勒超音波(Pulsed-Wave Doppler Ultrasound)中最常見的假影——疊影(Aliasing,又稱混疊假影)。 當量測血流所產生的都卜勒頻移(Doppler shift frequency, )超過了系統的取樣極限,也就是**奈奎斯特極限(Nyquist limit)**時,就會產生疊影現象。此時極高流速的訊號會反折到光譜的另一側(在彩色都卜勒中則會顯示反向的顏色),造成血流方向與速度的誤判。
奈奎斯特極限的公式為:Nyquist limit = PRF / 2 (PRF 為脈衝重複頻率)。 要解決疊影,核心策略只有兩個方向:提高奈奎斯特極限(提高 PRF),或者 降低實際產生的都卜勒頻移()。
選項分析
- (A) 降低脈衝重複頻率(PRF):錯誤(為本題正確答案)。根據奈奎斯特極限公式(PRF / 2),若降低 PRF,奈奎斯特極限會隨之下降。這會導致原本可能不會產生疊影的血流頻移更容易超過極限,使得疊影現象更加惡化。因此,此策略絕對無法解決疊影問題,正確的做法應為提高脈衝重複頻率(在臨床儀器操作上通常為調高流速刻度 Scale)。
- (B) 增加都卜勒角(Doppler angle):可以解決。根據都卜勒方程式
