使用附圖無法執行數位顯示器的那一項測試？

本題觀念：

本題考驗醫事放射師對醫學影像顯示器品質管制（Quality Control, QC）的實務熟悉度，特別是美國醫學物理學會（AAPM）TG-18 報告中所規範的各項測試圖形（Test patterns）之特定用途。放射師必須清楚每種測試圖形能評估哪些顯示器參數，以及其對應的視覺或儀器測量方法。

影像分析：

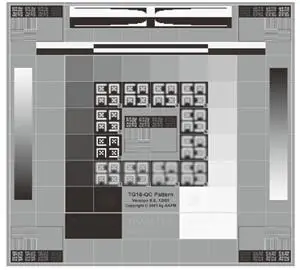

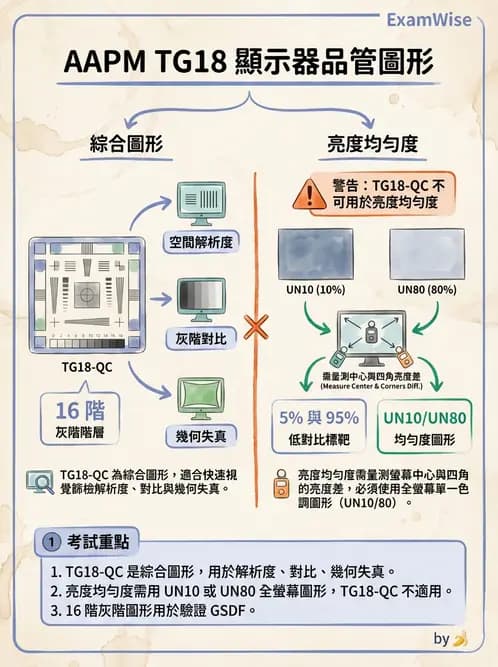

附圖為 AAPM TG18-QC 測試圖形。這是一張綜合型品質管制圖形，包含多種幾何與亮度結構，用於快速評估顯示器的整體表現：

1. 網格線 (Grid lines)：佈滿整個畫面的格線，用於評估幾何失真 (Geometric distortion)。
2. 16 階灰階方塊 (16-step grayscale patches)：圍繞中央分佈的 16 個方形區塊，代表從 0% 到 100% 不同的亮度驅動階層，用來確認顯示器的灰階響應 (Luminance response) 與 DICOM GSDF 的符合程度。
3. 極端亮度測試區：在圖形下方有大面積的 0% (全黑) 與 100% (全白) 區塊，內部皆嵌有微小的 5% 與 95% 亮度方塊，用於評估極暗與極亮條件下的對比可見度。
4. 高對比線對 (High-contrast line pairs) 與 Cx 圖案：位於圖形正中央以及四個角落，包含垂直
