110年:放射器材(2)
如圖示,下列何者不是前置放大器(preamplifier)的功能?
AA.將 PMT 接收的訊號進行訊號脈波整形
BB.將 PMT 接收的訊號進行訊號脈衝頻率變大
CC.將 PMT 接收的訊號增強並進行傳輸
DD.將 PMT 與後端元件進行阻抗匹配
詳細解析
本題觀念:

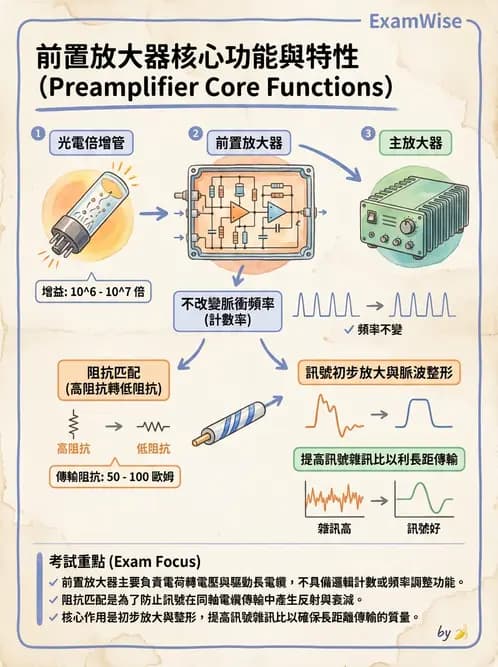

本題考查核子醫學或輻射度量中,閃爍偵測系統(Scintillation detector system)電子元件的功能。具體來說,是針對前置放大器(Preamplifier)在光電倍增管(PMT)與後端主放大器(Amplifier)之間所扮演的角色。前置放大器的核心任務是在訊號長距離傳輸前,確保訊號品質不會因雜訊或線路阻抗而劣化。
影像分析:

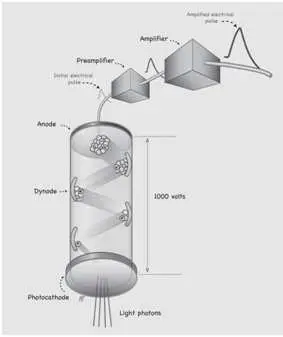

題目所附影像為典型的閃爍偵測系統電子訊號處理示意圖:
- 光子 (Light photons):由閃爍晶體產生的可見光光子進入 PMT 的底部。
- 光陰極 (Photocathode):吸收光子並釋放出光電子。
- 倍增電極 (Dynode):在 1000 伏特(1000 volts)的高壓電場下,電子經過多層倍增電極,發生崩發效應(Avalanche effect)使電子數量呈指數級增加。
- 陽極 (Anode) 與初始電脈衝 (Initial electrical pulse):大量電子收集於陽極,產生微弱的初始電荷訊號。
- 前置放大器 (Preamplifier):圖中顯示初始訊號進入前置放大器後,被轉換成帶有快速上升時間與緩慢下降時間的尾脈衝(Tail pulse),並進行了初步的放大,隨後透過傳輸線送出。
- **主放大器 (Amplifier)
