110年:放射器材(2)

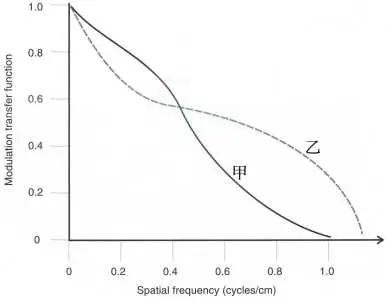

有關下圖中甲、乙兩條 modulation transfer function（MTF）曲線的敘述，下列何者正確？ 圖片

AA.因為高頻區可使邊緣 sharp，因此甲的邊緣比乙的邊緣尖銳（sharp）
BB.因為高頻區可使邊緣 sharp，因此甲的邊緣比乙的邊緣模糊（blur）
CC.因為低頻區可使邊緣 sharp，因此甲的邊緣比乙的邊緣尖銳（sharp）
DD.因為低頻區可使邊緣 sharp，因此甲的邊緣比乙的邊緣模糊（blur）

詳細解析

本題觀念：

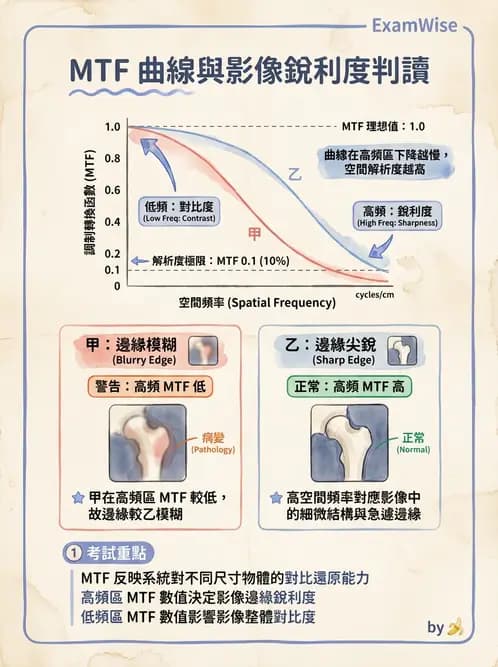

調制轉換函數（Modulation Transfer Function, MTF）是一種用來評估醫學影像系統空間解析度與對比度傳遞能力的客觀指標。MTF 曲線描述了不同空間頻率（Spatial frequency）下的對比度保留程度：

  • 低空間頻率（Low spatial frequency）：代表較大範圍的結構變化，與影像整體的對比度（Macro-contrast）有關。
  • 高空間頻率（High spatial frequency）：代表微小的細節與急遽的變化，與影像邊緣的銳利度（Sharpness）及空間解析度有關。

影像分析：

本題提供了一張 MTF 曲線圖，比較「甲」與「乙」兩種情況或系統的表現：

  • X軸為空間頻率（Spatial frequency, cycles/cm），數值越大代表頻率越高（對應影像中的細小物件與邊緣）。
  • Y軸為調制轉換函數（Modulation transfer function, MTF），數值介於 0 到 1.0 之間，1.0 代表對比度完全保留，數值越低代表對比度流失越多。
  • 曲線甲（實線）：在低空間頻率區域（大約 0 ~ 0.45 cycles/cm）的 MTF 值較高，這表示其對於大面積影像的對比度表現較佳。然而，曲線在高空間頻率區域急速下降，在高頻區（> 0

...（解析預覽）...
