110年:放射器材(2)

比較下圖中軟片(S/F 400-speed)之特性曲線與 CR 影像接收器之反應函數,關於兩者之特性差異,下列敘述何者正確? 圖片

AA.CR 系統之動態範圍較軟片佳
BB.軟片之靈敏度較 CR 系統佳
CC.CR 系統會有較高之輻射曝露
DD.CR 系統之影像空間解析度較軟片佳

詳細解析

本題觀念:

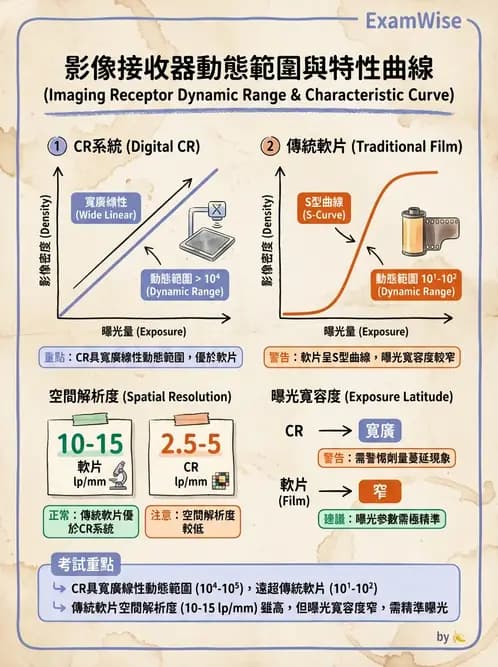

本題旨在探討傳統網屏-軟片系統(Screen-Film system, S/F)與電腦放射攝影(Computed Radiography, CR)在影像接收器反應特性上的差異。主要的核心概念為「動態範圍(Dynamic Range)」,即影像接收器能夠有效接收並轉換X光曝露量為有用影像訊號的範圍。

影像分析:

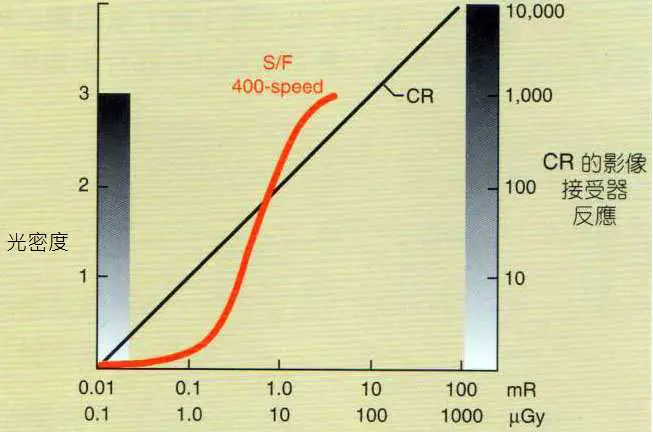

題目所附的圖表比較了 S/F 400-speed 軟片(紅線)與 CR 影像接收器(黑線)對不同輻射曝露量的反應:

  1. X軸:為輻射曝露量(Exposure),單位為 mR 或 μ\muGy,採對數尺度(Log scale)。
  2. Y軸(左側):代表軟片的光密度(Optical Density),對應紅色 S/F 曲線。
  3. Y軸(右側):代表 CR 的影像接收器反應(Image Receptor Response),對應黑色 CR 直線。
  4. S/F 400-speed(紅線):呈現典型的特徵曲線(Characteristic curve 或 H&D curve),呈S型。其有效反應範圍相對狹窄(約介於 0.1 至數 mR 之間)。低於此範圍為趾部(Toe,僅有底片底色與雜訊),高於此範圍為肩部(Shoulder,過度黑化,喪失對比)。
  5. CR(黑線):呈現一條斜率固定的直線,顯示其對輻射曝
