110年:放射診斷(2)

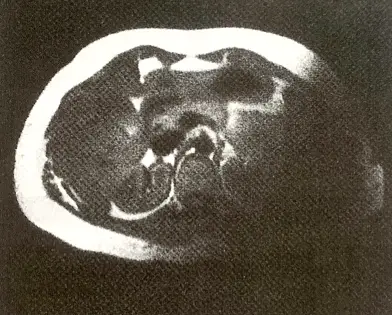

下圖磁振造影所示的右半側影像,其造成的原因與敘述,下列何者正確? 圖片

A此不均勻的影像是一種鐵磁性( paramagnetic )假影
B造成的原因與勻場線圈電流( shim coil current )無關
C此不均勻的影像是一種射頻脈衝( RF )造成的假影
D此不均勻的影像是一種化學位移( chemical shift )造成的假影

詳細解析

本題觀念:

本題測驗磁振造影(MRI)中常見假影(Artifacts)的辨識與成因分析,特別聚焦於射頻(Radiofrequency, RF)相關的假影特徵。

影像分析:

本題提供一張腹部之軸切面 MRI 影像。觀察影像可發現,左半側(病人右側)具備正常的解剖結構、組織訊號與對比;然而,影像右半側(病人左側)卻出現大範圍且嚴重的訊號缺失(Signal drop-off 或 Shading),該區域幾乎呈現全黑。 值得注意的是,此訊號缺失區域並未伴隨明顯的幾何扭曲(Geometric distortion)。這種單側大面積平滑的訊號衰減,最常見的成因為「表面線圈(Surface coil)」的某個陣列元件損壞、未正確連接(未插妥),或是射頻脈衝(B1 場)極度不均勻所導致的表面線圈輪廓假影或 RF shading。

選項分析:

  • (A) 此不均勻的影像是一種鐵磁性( paramagnetic )假影:錯誤。首先,金屬等高磁化率物質造成的假影通常會表現為局部的訊號空洞(Signal void),並伴隨明顯的空間幾何扭曲(Blooming artifact),不會呈現如圖中這般大範圍且平滑的單側訊號消失。此外,選項在專有名詞配對上存在錯誤,鐵磁性應為 Ferromagnetic,而 Paramagnetic 為順磁性。
  • **(B) 造成的原因與勻
