110年:醫物幅安(1)

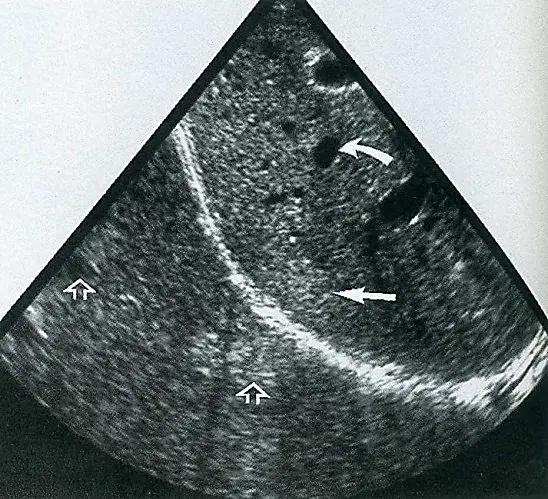

下圖為超音波掃描影像,影像中空心箭頭處發生了何種假影?
Aspeckle
Baliasing
Cmirror image
Dshadowing
詳細解析
本題觀念:

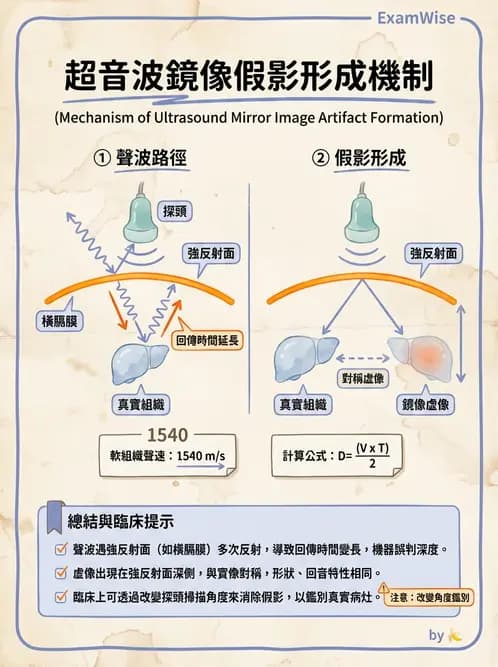

本題測試超音波影像中常見的**假影(Artifacts)**的辨識與其物理生成機制。超音波機器在建立影像時,是基於「聲波以直線傳播且速度恆定(在軟組織中約為 1540 m/s)」的假設。當聲波在傳遞過程中遇到強烈反射面或發生多次折射、反射時,就會違反上述假設,導致螢幕上出現實際上不存在、位置錯誤或亮度異常的影像,即稱為假影。
影像分析:
觀察本題提供的超音波(B-mode)影像,可以辨識出以下重要結構與特徵:
- 明亮的弧形高回音線(亮線):位於影像中央偏左下方,這是典型的**橫膈膜(Diaphragm)**影像,在超音波中扮演著一個「強反射面(Strong reflector)」。
- 弧形亮線以上的區域(較淺層):為肝臟實質(Liver parenchyma),其中實心彎曲箭頭指著一個圓形的無回音區(anechoic area),可能為肝囊腫(hepatic cyst)或血管結構。實心平直箭頭則指著肝臟的實質組織。
- 弧形亮線以下的區域(較深層):原本橫膈膜下方應為充滿空氣的肺部,正常情況下超音波無法穿透空氣,應呈現全反射或是雜亂無章的假影。然而,影像中卻出現了與亮線上層完全對稱的「肝臟實質影像」,且**空心箭頭(題目所指)**正指著這塊位於橫膈膜深處、與真實肝臟特徵相同的異常影像區域,甚至連上方的圓形無回音
