110年:放射器材(1)

一般來說,充滿液體的囊腫在超音波影像中會出現下列何種假影?

A多重反射( reverberation )
B鏡面假影( mirror image )
C陰影效應( shadowing effect )
D影像增強( enhancement )

詳細解析

本題觀念:

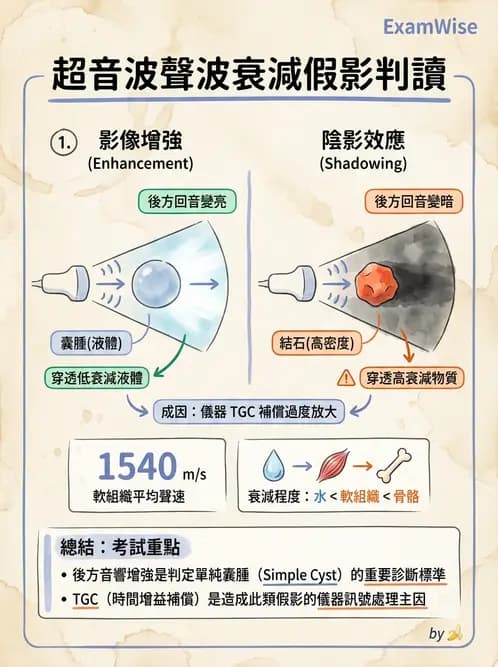

本題考查超音波影像中常見的假影(Ultrasound Artifacts),特別是與「聲波衰減(Attenuation)」相關的假影。超音波儀器在處理訊號時,會假設聲波在所有組織中的衰減率是相同的,並利用時間增益補償(Time Gain Compensation, TGC)來放大深層組織的回音。然而,當人體內存在衰減程度與周圍組織差異極大的結構(如充滿液體的囊腫或高密度的結石)時,就會產生衰減相關的假影。

選項分析

  • (A) 多重反射(reverberation):錯誤。當超音波音束在兩個強反射面(或探頭與強反射面)之間來回連續反射時,會產生多重反射假影。這會導致在影像上呈現多條等距離、逐漸變弱的平行回音線條。常見於遇到腸道氣體或金屬異物時。
  • (B) 鏡面假影(mirror image):錯誤。當超音波遇到一個大面積且平滑的強反射面(例如橫膈膜)時,音束會像照鏡子般被反射到另一真實結構上,再循原路徑返回探頭。這會導致儀器誤判,在強反射面的深部(另一側)顯示出一個與真實結構對稱的假影像。常見於肝臟與橫膈交界處。
  • (C) 陰影效應(shadowing effect):錯誤。又稱後方音響陰影(posterior acoustic shadowing),發生在超音波遇到高衰減強反射的結構(如骨骼、鈣化

...(解析預覽)...
