112年:配鏡學

下列何種雙光(bifocal)鏡片設計最能減低影像跳躍(image jump )的副作用?

A圖片
B光學中心 圖 圖片
C光學中心 圖 圖片
D光學中心 OD 光學中心 圖 圖片

詳細解析

本題觀念:

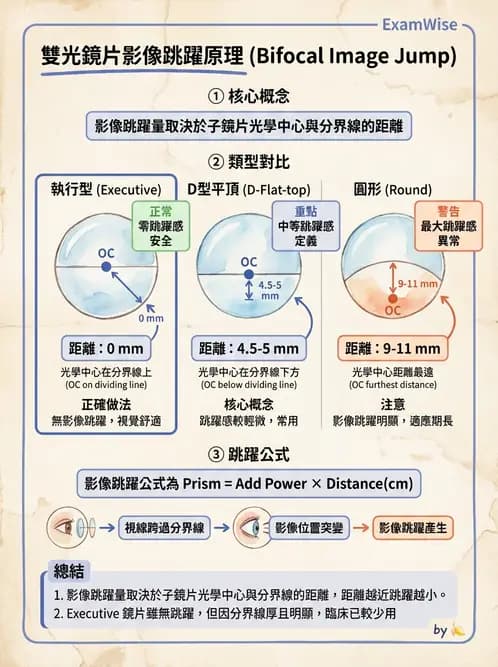

雙光鏡片(bifocal lens)的**影像跳躍(image jump)**來自於視線越過子鏡片(segment)頂端時,瞬間遭遇子鏡片所產生的稜鏡效應,造成視野中影像突然位移。減低 image jump 的關鍵在於:讓子鏡片的光學中心盡量靠近子鏡片的頂端(dividing line),使眼睛進入近用區瞬間的稜鏡差異趨近於零。

影像分析:

本題四個選項皆為雙光鏡片示意圖(正視圖 + 側視剖面),透過「光學中心」位置判斷各設計的 image jump 特性:

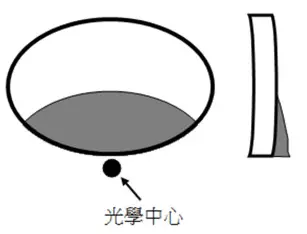

  • (A) 圓形子鏡片(round segment bifocal):示意圖顯示鏡片下方有一個圓形的灰色近用區,「光學中心」標示在圓形子鏡片幾何中心偏下(即子鏡片的圓心,距分界線最遠)。圓形子鏡片的光學中心 = 子鏡片半徑(例如 22mm 直徑的圓片,光學中心在分界線下 11mm)。此設計產生的 image jump 最大

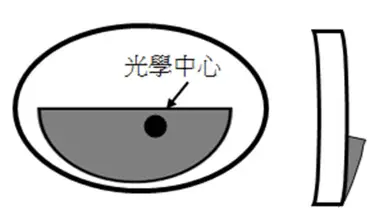

  • (B) D 形子鏡片 / 平頂(D-segment / flat-top bifocal):示意圖顯示半月形(D 形)近用區,「光學中心」標示在子鏡片中央偏上,仍在分界線以下約 4.5–5mm 處。此設計 image jump 比圓形小,但並非零。

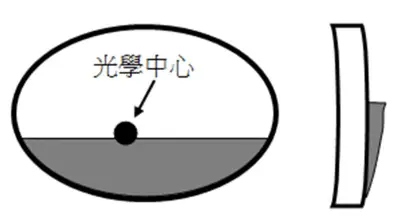

  • **(C) 執行型(executive / E-line bifo

...(解析預覽)...
