有一鏡架其鏡圈的垂直高度為32 mm，鏡片裝配時要求光學中心高度為18 mm，則每片鏡片光學中心的垂直位移量為何？

本題觀念：

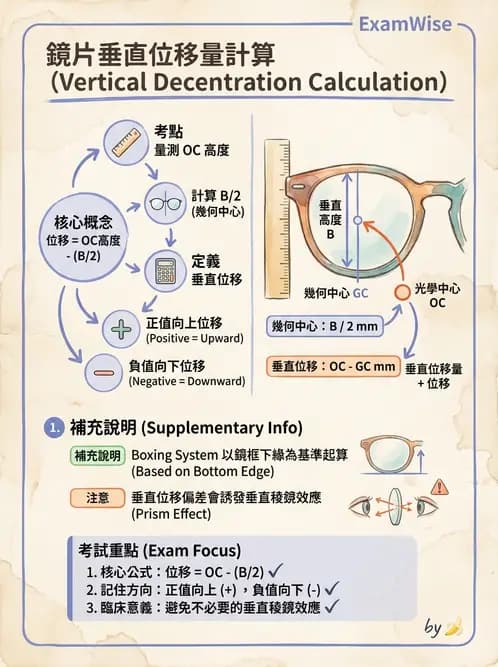

本題考查鏡片光學中心垂直位移量（vertical decentration）的計算，應用 Boxing System 中的垂直中心（boxing center）概念。關鍵是理解鏡框「幾何中心」（boxing center）與配鏡要求的「光學中心高度」（optical center height）之間的差距，即為需要的位移量。

選項分析

Boxing System 垂直中心計算：

在 Boxing System 中，鏡圈的幾何中心高度（geometric center / boxing center）位於鏡圈垂直高度（B 尺寸）的正中間：

$\text{幾何中心高度} = \frac{B}{2} = \frac{32}{2} = 16 \text{ mm}$

（從鏡圈下緣起算，幾何中心在 16 mm 高度處）

光學中心垂直位移量計算：

配鏡要求光學中心高度為 18 mm（從鏡圈下緣量起）。

$\text{垂直位移量} = \text{光學中心高度} - \text{幾何中心高度}$

$= 18 \text{ mm} - 16 \text{ mm} = +2 \text{ mm}$

正值表示光學中心需在幾何中心上方 2 mm 處，即向上位移 2 mm。

**(A) 向上位移 4
