109年:醫物幅安(2)

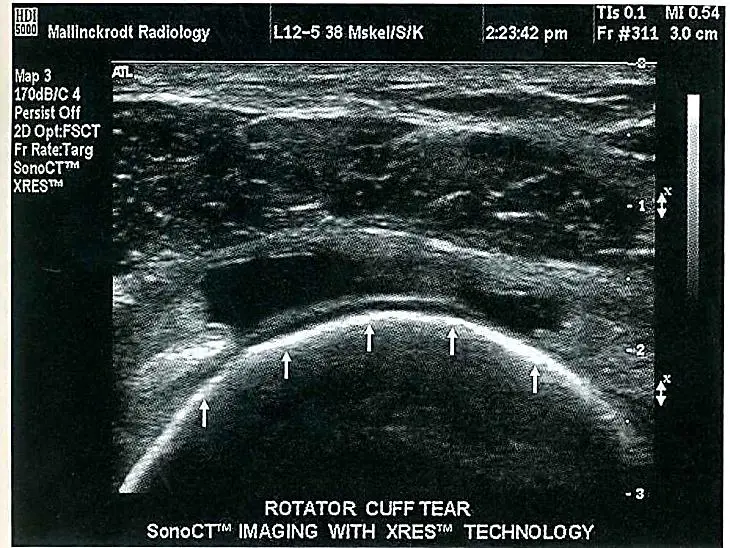

下圖為一超音波影像,下列何者為導致假影(箭頭處)的主要原因?
Aattenuation
Breflection
Cspeed error
Dbackscatter
詳細解析
本題觀念:

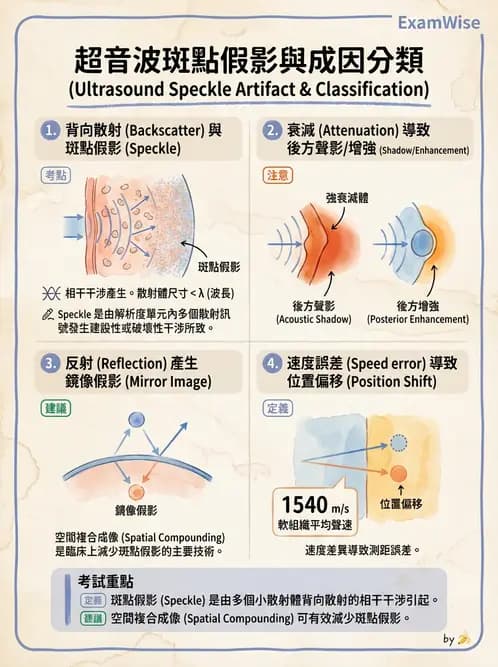

超音波假影(ultrasound artifact)的成因分類,重點在於辨別影像中出現的 speckle(斑點雜訊)假影,其產生機制來自於組織微結構對超音波的 backscatter(背向散射)。
影像分析:
本題圖片為一張肌肉骨骼系統超音波影像(musculoskeletal ultrasound),可見到組織層次結構。影像中箭頭所指之處呈現典型的顆粒狀斑點紋路(granular speckle pattern),此為超音波影像特有的假影現象。
此種假影表現為整體影像上均勻分布的細小隨機顆粒,並非真實的解剖結構,而是由超音波束與組織內無數微小散射體(scatterers)交互作用後,回傳至探頭的背向散射訊號相互發生建設性與破壞性干涉(constructive and destructive interference)所形成的。這種假影被稱為 speckle artifact,在所有 B-mode 超音波影像中普遍存在。
選項分析
(A) attenuation(衰減) attenuation 是指超音波在組織中傳播時,因吸收(absorption)、散射(scattering)及反射(reflection)等效應造成聲能逐漸減弱的現象。由 attenuation 造成的典型假影為後方聲影(posterior acoustic s
