109年:放射器材(2)

有關超音波換能器匹配層( matching layer )的敘述,下列何者正確?

A其聲阻抗是壓電元件的 2 倍
B其功能是改善聲波傳輸進入組織
C可增加超音波在換能器表面的反射
D在改善聲波傳輸方面,單層匹配層優於多層匹配層

詳細解析

本題觀念:

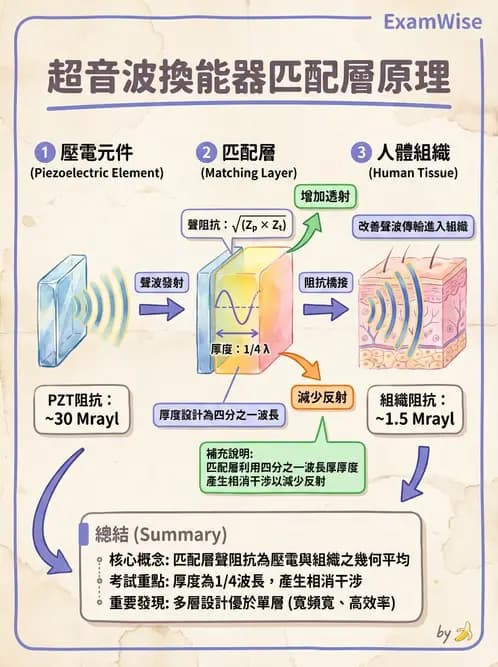

超音波換能器匹配層(matching layer)的聲學原理與功能,包含其聲阻抗設計標準、作用機制,以及單層與多層匹配層的性能比較。

選項分析

(A) 其聲阻抗是壓電元件的 2 倍 錯誤。匹配層的最佳聲阻抗不是壓電元件的2倍,而是壓電元件與組織聲阻抗的幾何平均數(geometric mean)

Zmatching=Zpiezo×ZtissueZ_{\text{matching}} = \sqrt{Z_{\text{piezo}} \times Z_{\text{tissue}}}

典型壓電元件(PZT)聲阻抗 ≈ 33 Mrayl,人體組織 ≈ 1.5 Mrayl,因此:Zmatching=33×1.57 MraylZ_{\text{matching}} = \sqrt{33 \times 1.5} \approx 7 \text{ Mrayl},約為壓電元件的 14.7\frac{1}{4.7},而非2倍。

(B) 其功能是改善聲波傳輸進入組織 正確。匹配層的核心功能是橋接壓電元件與人體組織之間的巨大聲阻抗差,減少界面反射,使更多超音波能量進入組織(同時讓反射回波更有效地傳回換能器)。沒有匹配層時,因阻抗嚴重不匹配,可能損失高達90%的聲能。

(C) 可增加超音波在換能器表面的反射 錯誤。匹配層的目的恰恰相反——是減少換能器表面的反射,增加聲能向組織的透射。反射增加意

...(解析預覽)...
