109年:放射器材(1)

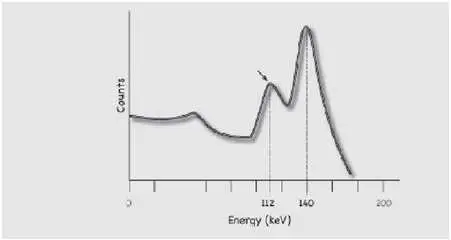

圖為⁹⁹ᵐTc 能譜,其中箭頭所指的能峰為下列何者? 圖片

Aphotopeak
Biodine escape peak
CCompton peak
Dbackscatter peak

詳細解析

本題觀念:

本題考查 99mTc^{99m}\text{Tc} 能譜(energy spectrum / pulse-height spectrum)中各能峰的辨識。使用 NaI(Tl) 閃爍晶體偵測器的伽瑪相機(gamma camera)在偵測 99mTc^{99m}\text{Tc} 時,除了主光峰(photopeak)外,還會出現數個特徵性的附加能峰,其中最重要的是碘逸出峰(iodine escape peak)。本題箭頭指向位於 112 keV 的能峰,此即為 iodine escape peak。

影像分析:

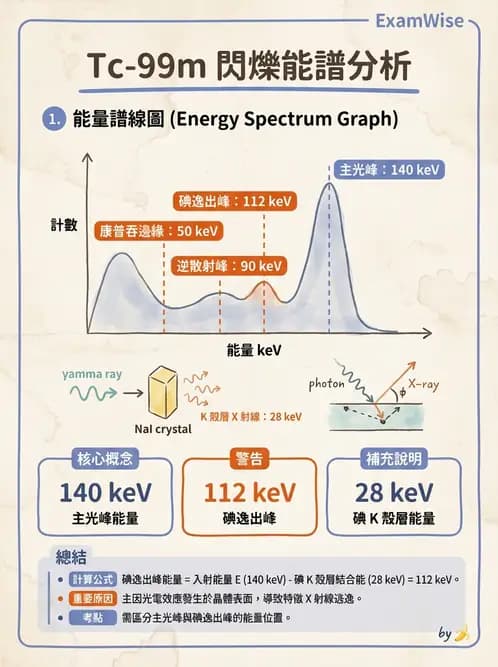

圖中顯示 99mTc^{99m}\text{Tc} 的能量頻譜,X 軸為能量(Energy,單位 keV),Y 軸為計數(Counts)。圖中可見兩個主要能峰:

  1. 較大能峰(約 140 keV):位於右側、計數最高者,為 99mTc^{99m}\text{Tc} 的主光峰(photopeak),對應其 140.5 keV 的特徵伽瑪射線。
  2. 較小能峰(約 112 keV)(箭頭所指):位於主光峰左側、約 112 keV 處,即為碘逸出峰(iodine escape peak)

此外,在低能量端(約 30–90 keV 區間)可見一個較寬緩的隆起,對應 Compton 散射連續譜與逆散射峰(backscatter peak)。

箭頭明
