109年:放射器材(1)
下圖核醫投影影像上出現如箭頭所示的缺陷,可能是下列何種原因造成?
A光電倍增管失效
B電子電路的波動
C放射線的散射效應
D晶體破裂
詳細解析
本題觀念:

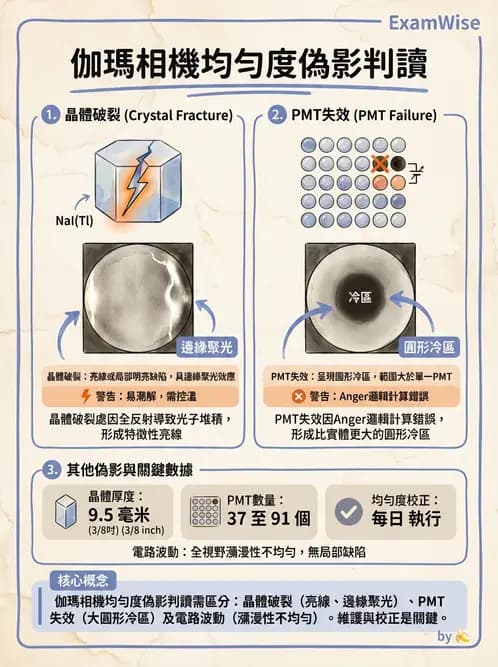

伽瑪相機(gamma camera)偵測器的品質管制(quality control, QC)是核醫影像成像品質的基礎。伽瑪相機的核心偵測元件包括碘化鈉晶體(NaI(Tl) crystal)、光電倍增管(photomultiplier tube, PMT)及電子電路。不同元件故障在均勻度影像(flood field image)上有各自獨特的表現,是 QC 判讀的重要依據。
影像分析:

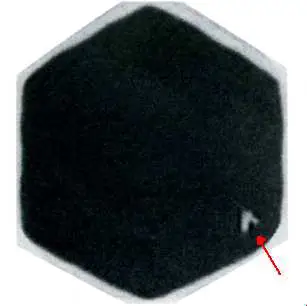

影像顯示一張核醫均勻度投影影像(flood projection image),整體呈現六邊形伽瑪相機偵測器的輪廓,影像大部分區域計數分佈均勻(深色背景代表均勻的放射線分佈)。紅色箭頭指向偵測器右下邊緣處,可見一個局部的明亮(偏白)小型局部缺陷(local defect),形狀呈點狀/短線狀。此類局部邊緣性的小型缺陷,是晶體破裂(crystal crack)的典型表現之一——破裂處閃爍事件消失,導致局部出現明亮(冷區旁伴光子堆積)的異常訊號,與 PMT 故障的圓形缺陷或電路波動造成的瀰漫性不均勻有明顯差異。
選項分析
(A) 光電倍增管失效(PMT failure) 光電倍增管失效時,因 Anger 邏輯電路的運算,失效 PMT 正上方的閃爍事件無法被正確偵測,在均勻度影像上呈現圓形冷區(cold spot),其大小通常大於 PMT 實際面積。
