109年:放射治療(1)

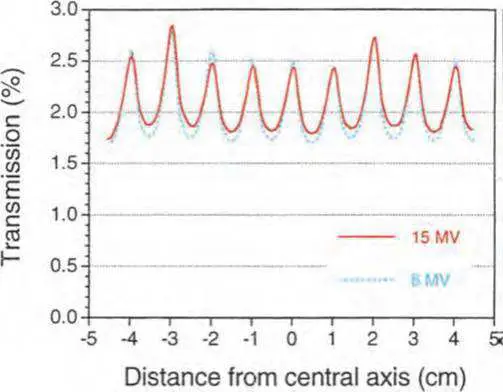

如圖為多葉式準直儀品保程序中,穿透因子與中心軸距離的關係圖,最能顯示何種現象? 圖片

Ageometric penumbra
Brounded leaf end
Cinterleaf and intraleaf transmission
Dtransmission penumbra

詳細解析

本題觀念:

多葉式準直儀(multi-leaf collimator, MLC)品保(quality assurance, QA)中,穿透因子(transmission factor)與中心軸距離的關係圖呈現週期性振盪的波形,此圖案反映了 MLC 葉片設計中兩種不同類型的放射線穿透現象的疊加特性。

影像分析:

圖中 X 軸為與中心軸的距離(cm),範圍約 -5 至 +5 cm;Y 軸為穿透因子(Transmission, %),範圍約 0 至 3%。

圖中呈現兩條曲線:

  • 紅色實線:15 MV 光子束
  • 藍色虛線:6 MV 光子束

兩條曲線均呈現規則性週期振盪(periodic oscillation):

  • 波峰(peaks):穿透因子較高,約 2.5–2.8%,對應 MLC 葉片與葉片之間的間隙(interleaf gap),放射線可從相鄰葉片間穿過,產生較高穿透(interleaf transmission 又稱 interleaf leakage)
  • 波谷(troughs):穿透因子較低,約 1.7–2.0%,對應穿透 MLC 葉片本體的放射線(intraleaf transmission 又稱 leaf transmission),受葉片材料(通常為鎢合金)衰減,穿透量較少

整體型態呈現約每 0.5–1 cm 間隔的規
