108年:放射器材(1)

低通濾波器( low-pass filter )之矩陣內數值以下列何者為佳?

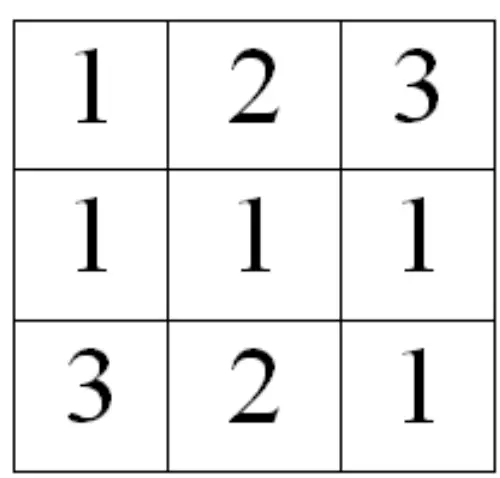

A圖片

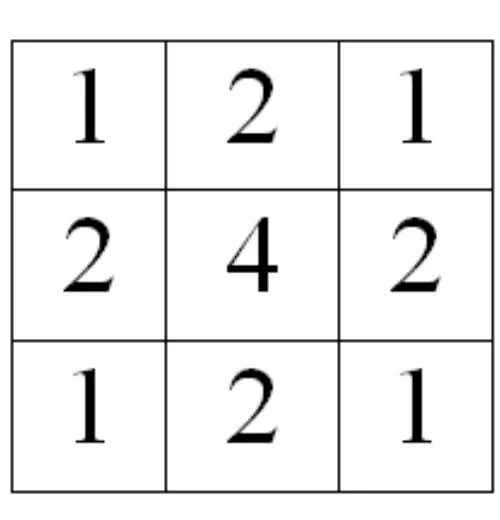

B圖片
C圖片
D圖片

詳細解析

本題觀念:

低通濾波器(low-pass filter)在醫學影像處理中用於消除高頻雜訊、平滑影像。其卷積核(convolution kernel)的設計原則是:中心像素的權重最大,越遠離中心的像素權重越小,且所有係數皆為正值,以達到加權平均(weighted average)效果。典型的低通核是高斯核(Gaussian kernel)——採用類似鐘形曲線的對稱正值分布,符合低通(平滑)的數學定義。

影像分析:

四個選項各為一個 3×3 矩陣:

(A) 矩陣數值: (1111201111)\begin{pmatrix} -1 & -1 & -1 \\ -1 & 20 & -1 \\ -1 & -1 & -1 \end{pmatrix} 中心值極大(20),周邊值為負(-1)。此為高通/銳化核(high-pass / sharpening kernel),強調邊緣與高頻細節,非低通濾波器。

(B) 矩陣數值: (121242121)\begin{pmatrix} 1 & 2 & 1 \\ 2 & 4 & 2 \\ 1 & 2 & 1 \end{pmatrix} 此為標準**高斯平滑核(Gaussian smoothing kernel)**的離散近似:中心權重最高(4),相鄰四方向次之(2),四角落最低(1),且所有值皆為正數、對稱分布。係數總和 = 1+2+

...(解析預覽)...
