108年:放射診斷(1)

下圖中所圈選的五個 ROI 為電腦斷層掃描儀進行那一項年度品質保證測試? 圖片

A劑量評估( CTDI )
B切片厚度( slice thickness )準確性
C檢查床與機架對位( position accuracy )
D電腦斷層 值( CT number )準確性及線性度

詳細解析

本題觀念:

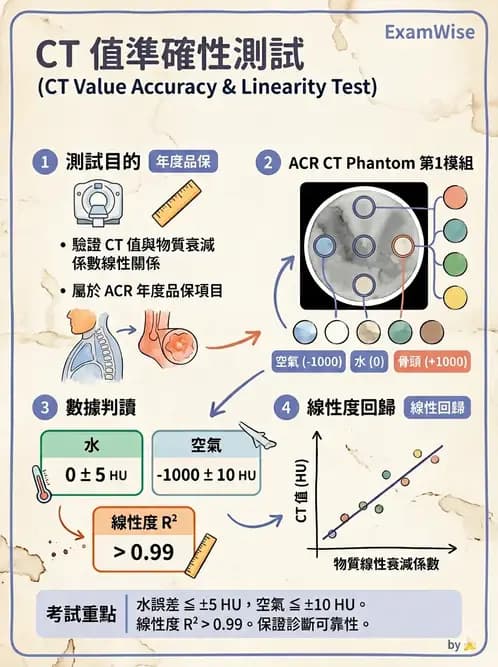

本題考查電腦斷層掃描儀(computed tomography scanner)的年度品質保證(quality assurance, QA)測試項目,特別是利用 phantom 影像中五個不同密度插入物的 ROI(region of interest,感興趣區域)測量,來評估 CT 值(CT number, Hounsfield unit, HU)準確性及線性度(linearity)。

影像分析:

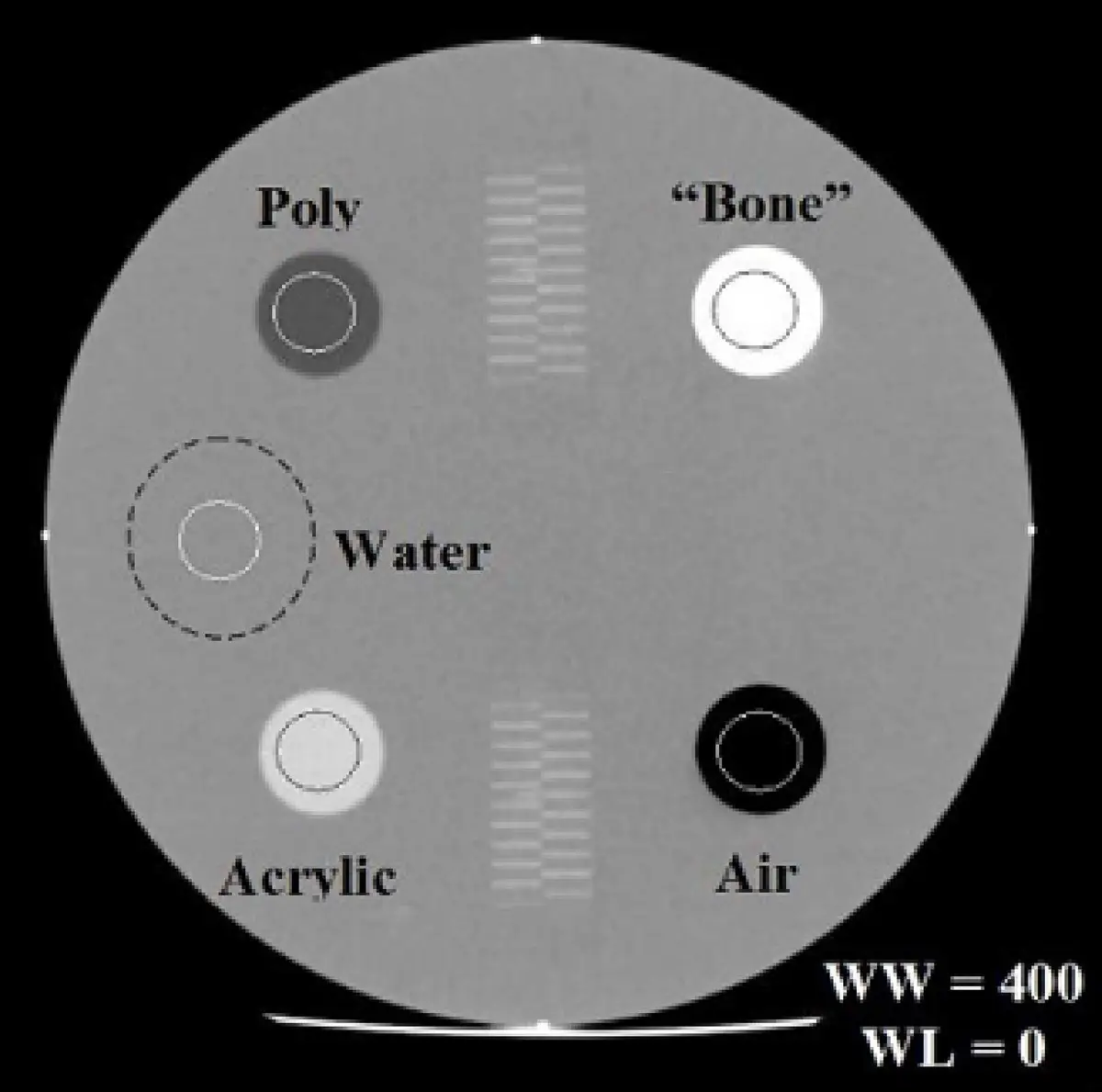

影像為圓形 CT phantom(疑似 ACR CT accreditation phantom 或 Catphan phantom)的橫切面掃描,視窗設定為 WW = 400、WL = 0(組織窗)。影像中可見五個圓形插入物(inserts),各自標有不同材質名稱,並以圓圈(ROI)標記:

  • Poly(polyethylene,聚乙烯):左上,呈深灰色(低 HU,約 100-100 HU)
  • 'Bone'(骨頭等效材質):右上,呈明顯高亮白色(高 HU,約 +1000+1000 HU)
  • Water(水等效材質):中左,以虛線大圓圈標記(HU ≈ 0)
  • Acrylic(壓克力):左下,呈淡白色(HU 約 +120+120 HU)
  • Air(空氣):右下,呈純黑色(HU ≈ 1000-1000 HU)

五個 ROI 分別

...(解析預覽)...
