107年:物治技術(2)
下圖是一組電動輪椅的控制器,下列敘述何者正確?
A模組 A稱為控制模組( control module ),主要負責兩顆馬達的電源供應
B模組 B是俗稱「下控」的動力模組( power module ),負責將搖桿的動作轉換為控制訊號
C模組 A的搖桿部分,稱為這部電動輪椅的「人機介面」,屬於「輸出介面」的一種
D模組 A的旋鈕部分,稱為這部電動輪椅的「人機介面」,屬於「輸入介面」的一種
詳細解析
本題觀念:
電動輪椅(power wheelchair)採用模組化控制系統,可分為負責接收使用者操作指令的控制模組(control module,俗稱「上控」),以及負責電源管理與馬達驅動的動力模組(power module,俗稱「下控」)。人機介面(human-machine interface, HMI)是使用者與機器之間的溝通媒介,依據資訊流方向可分為「輸入介面(input interface)」(使用者→機器)與「輸出介面(output interface)」(機器→使用者)。
影像分析:

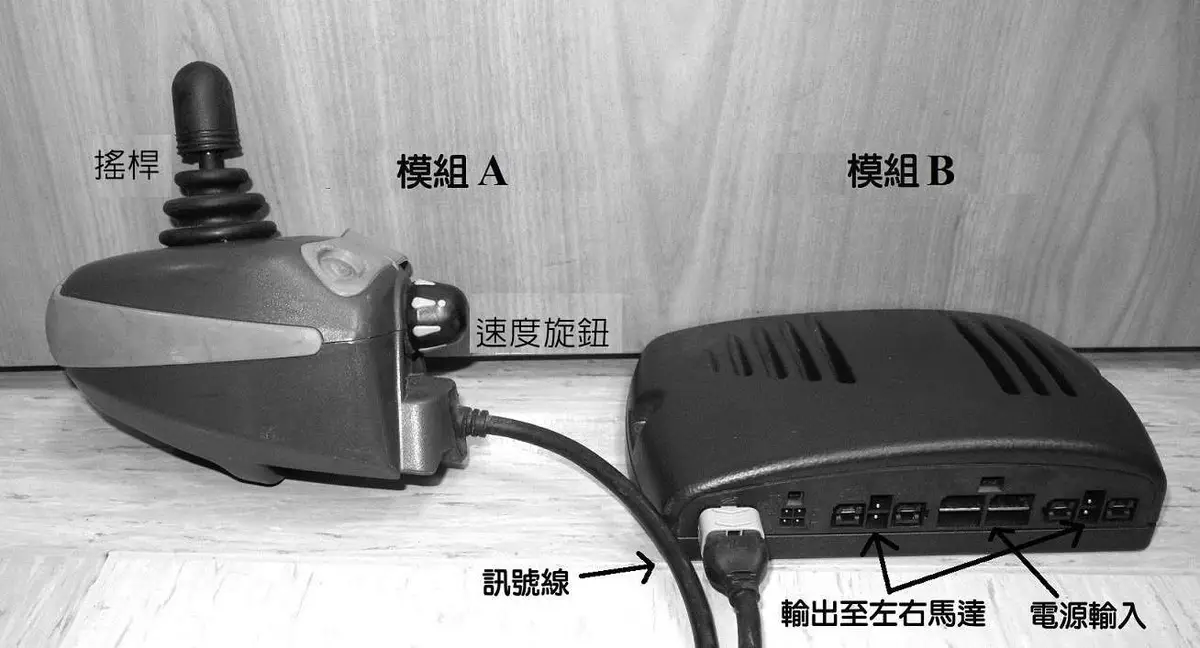

圖片為一組模組化電動輪椅控制器,畫面中可清楚辨識以下元件:
- 模組 A(左側,較小):帶有一支搖桿(joystick)(用於控制行進方向)和一個速度旋鈕(speed knob)(用於設定最高速度),這兩者均為使用者主動操作的「輸入元件」。模組 A 即為俗稱「上控」的控制模組(control module),負責將使用者的操控動作轉換為控制訊號。
- 模組 B(右側,較大且扁平):背面可見多個接頭,標示有「輸出至左右馬達」(連接並驅動左右兩顆驅動馬達)和「電源輸入」(接電池)。模組 B 即為俗稱「下控」的動力模組(power module),負責電源供應與馬達控制輸出。
- 訊號線
