下列四種物像關係圖示，那一個圖表示是實物成虛像？

本題觀念：

本題考查幾何光學中「實物成虛像」的條件。要判斷哪個圖示代表實物成虛像，必須先掌握以下概念：

• 實物（real object）：光線從物體真正發散，物體在光學元件的入射面同側，物距為正值
• 虛像（virtual image）：光線經光學元件後並非真正會聚，而是發散的；觀察者須將折射/反射光線向後延伸才能找到像的位置，像在出射面的同側（對透鏡而言），無法投影於螢幕上

影像分析：

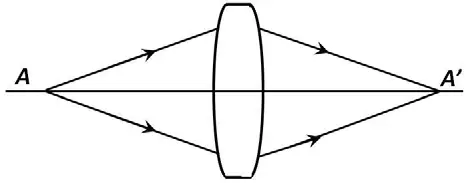

選項(A) 圖片： 圖示為凸透鏡（雙凸，biconvex lens）。物體 A 位於透鏡左側，三條光線通過透鏡後在右側真正會聚於 A'。像 A' 在實線交點，位於透鏡右側（出射側）。 → 此為實物成實像（real object → real image），是凸透鏡物距大於焦距時的典型情況。

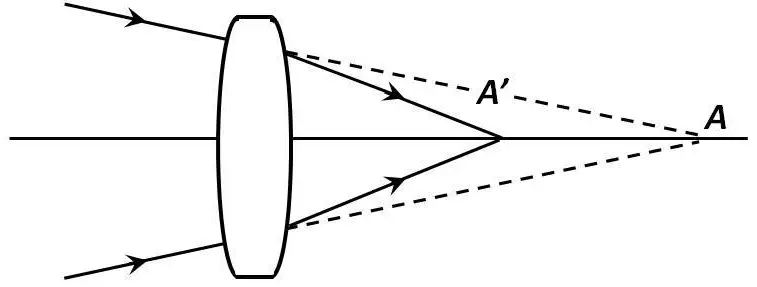

選項(B) 圖片： 圖示為凸透鏡（雙凸）。來自左側的平行光（或遠方光束）通過透鏡後聚焦，但圖中的 A' 在近端而 A 在透鏡右側更遠處（虛線延伸）。這代表物體 A 是虛物（virtual object）——光線在到達透鏡前已經朝某點收斂，透鏡改變了收斂程度後，像 A' 在透鏡右側較近處。 → 此為虛物成實像（virtual object → real image），不符合題目「實物成虛像」的要求。

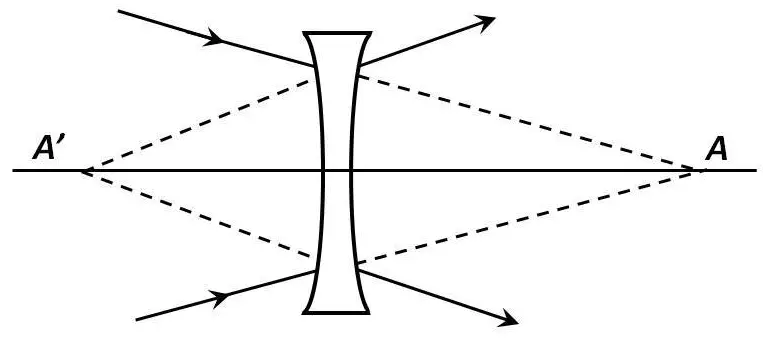

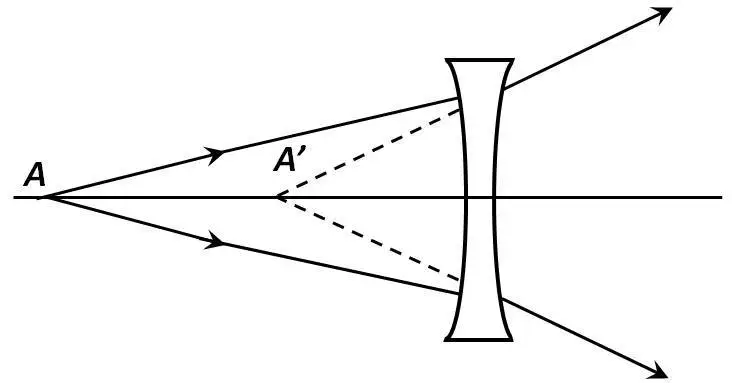

選項(C) 圖片： 圖示為凹透

...（解析預覽）...
