當有限制氣流或對氣流造成阻力的裝置，連接至流量表會產生背壓（back pressure），何者顯示的流速小於實際流速？①連接至索普管式流量表（Thorpe Tube Flowmeters）非壓力代償型流量表 ②連接至索普管式流量表（Thorpe Tube Flowmeters）壓力代償型流量表 ③連接至巴頓管式流量表（Bourdon Flowmeters）

本題觀念：

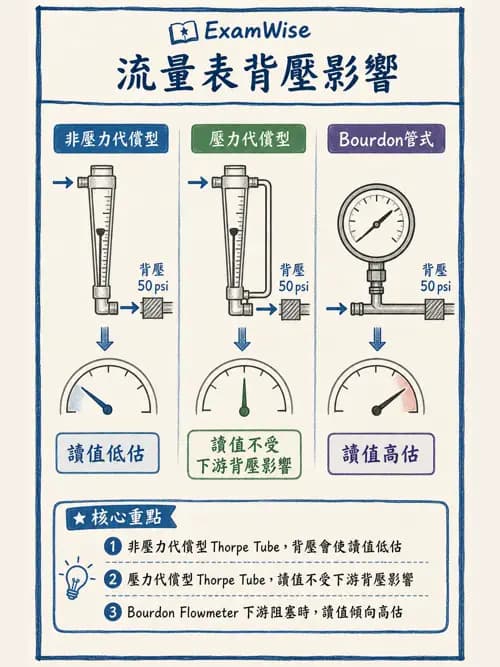

索普管式流量表（Thorpe Tube Flowmeters）依構造分為非壓力代償型（uncompensated）與壓力代償型（pressure-compensated）兩種。非壓力代償型的流量控制閥位於浮球管的「近端」（靠近氣體來源），下游若接上限流或造成阻力的裝置（如噴霧器管路狹窄），背壓（back pressure）會回傳進入浮球管內，使管內壓力升高、氣體密度增加，讓浮球停在較低位置，顯示流速因而低於實際輸送流速。壓力代償型則將控制閥移至浮球管「遠端」（近出口處），管內壓力恆維持在供應源壓力（通常50 psi），不受下游背壓影響，讀數仍保持準確。巴頓管式流量表（Bourdon Flowmeters）本質上是壓力表，靠固定孔口的壓力差推算流量，下游阻力增加時反而可能讀數不變甚至偏高，即使完全阻塞仍會顯示流量，屬於「高估」而非低估。

選項分析

• ①連接至非壓力代償型索普管式流量表 ✅ 控制閥在浮球管上游，下游背壓會傳入管內使浮球虛降，顯示流速低於實際流速。
• ②連接至壓力代償型索普管式流量表 ❌ 控制閥在浮球管下游，管內壓力恆定不受下游背壓干擾，讀數仍準確。
• ③連接至巴頓管式流量表 ❌ 本質為壓力表，下游阻力增加時讀數傾向不變或偏高，不會顯示偏低的流速。

答案解析

題目問「顯示流速小於實際流速」的情況，答案為

...（解析預覽）...
