利用蒙地卡羅模擬,在相同大小的圓形區域中分別填入四種不同材質(Ⅰ、Ⅱ、Ⅲ、Ⅳ),並模擬其在SPECT 掃描下的影像重建結果。下圖上方顯示四種材質的橫切面影像;下圖下方為影像中心之剖面圖(profile)。則下列何者最可能對應於材質Ⅲ? 圖片

A空氣
B脂肪
C
D骨頭

詳細解析

本題觀念

SPECT(single photon emission computed tomography,單光子放射電腦斷層)重建影像中的亮度或計數,會受到光子在介質內被吸收與散射的影響。這題四個圓形區域大小相同,中心射線穿過的幾何厚度相近,因此比較下方中心 profile 時,最重要的差異是材質對光子的衰減能力;中心值越低、凹陷越深,代表穿越該材質後保留下來的光子越少。

本題不是看圓形外觀就猜材質,而是把上方橫切面影像與下方曲線配對,再用衰減排序判斷。圖中材質 III 的中心 profile 最低,故要找四個選項中線性衰減最強、等厚度下光子傳輸量最少者,最合理的對應是骨頭。

影像分析

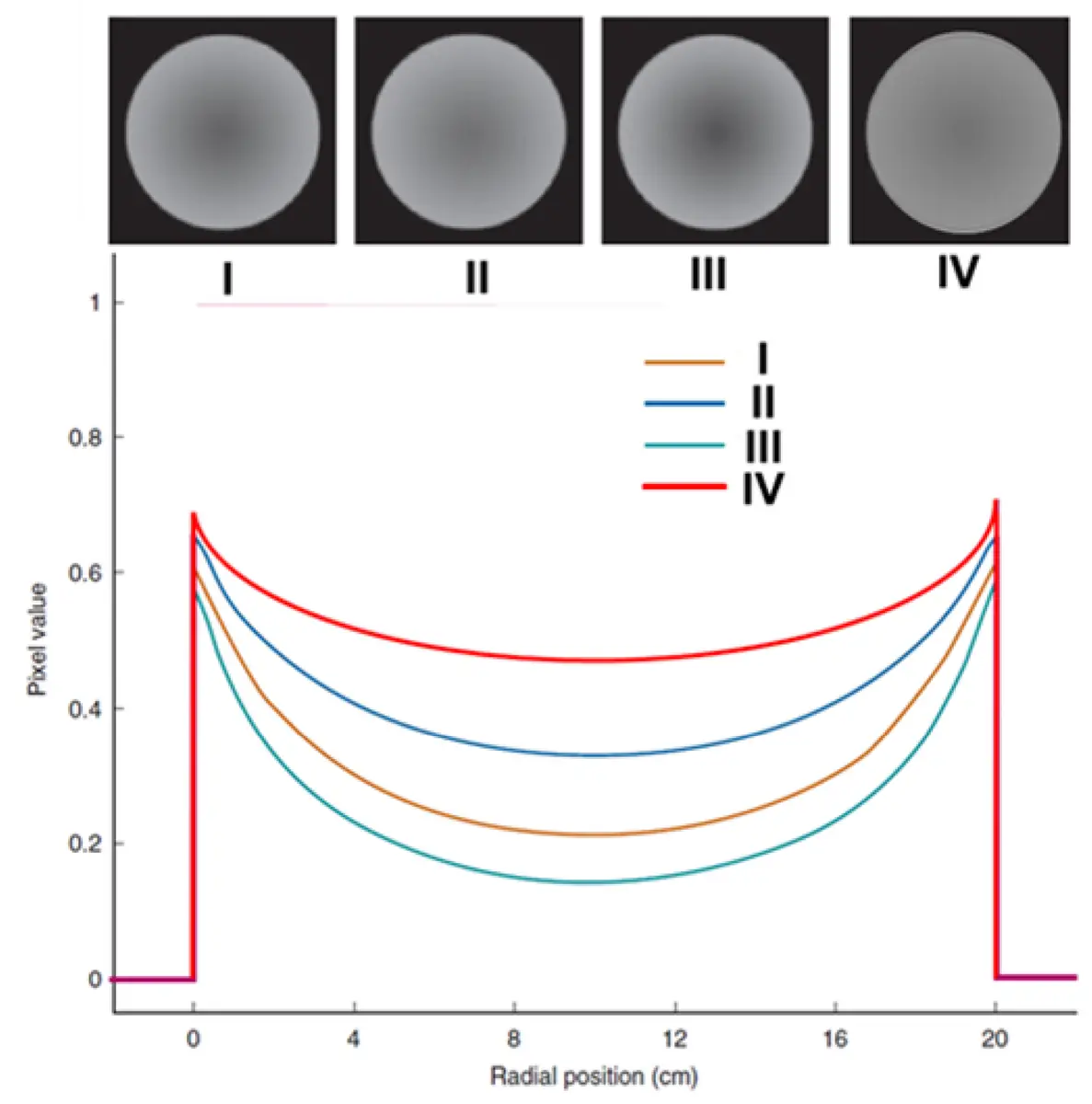

這是一張 composite image,上方依序有 I、II、III、IV 四個相同大小的圓形橫切面,下方則以相同橫軸的 radial position 顯示四條中心剖面曲線。四個圓形的邊界都很相近,表示比較時可把路徑長度視為大致相同,差別主要來自圓形內的材質與衰減。

  • 材質 I: 上方圓形中央有可見的灰暗凹陷;下方橘色曲線在中心約 0.21,低於 II 與 IV,但高於 III。
  • 材質 II: 中央凹陷較 I 淺;下方藍色曲線中心約 0.33,代表四者中等的衰減程度。
  • 材質 III: 上方中央最暗、凹陷最明顯;下方青綠色曲線中心約 0.14,是四條 profile 的最低值,表示中心光子損失最多。
  • 材質 IV: 上方影像最均勻;下方紅色曲線中心約 0.47,為四者最高,表示衰減最弱。

因此中心 profile 由低到高約為 III、I、II、IV。這個順序是判斷答案的直接影像證據。

選項分析

A. 空氣:不正確。 空氣密度低,對伽瑪光子的線性衰減通常遠低於骨與軟組織。在相同圓徑中,若填入空氣,穿越中心的光子較容易保留,曲線應較高且中心凹陷較淺;它不符合 III 的最低中心值。

B. 脂肪:不正確。 脂肪的密度與有效衰減通常低於水,也明顯低於骨。在幾何厚度相同時,脂肪不會造成四條曲線中最強的中心衰減,所以不應對應 III。脂肪較可能落在較高的 profile,而不是圖中最低的青綠色曲線。

C. 水:不正確。 水可作為軟組織的衰減參考,對 SPECT 光子有中等程度的吸收與散射;它的衰減會比空氣或脂肪明顯,但在相同厚度下通常仍小於骨。因此水可以解釋中間深度的凹陷,卻不符合 III 所代表的最低中心 profile。

D. 骨頭:正確。 骨的密度與線性衰減能力高於空氣、脂肪及水;相同直徑的圓形區域中,中心位置的穿越厚度最大,骨會使中心方向的光子傳輸量降得最多。這正好對應 III 上方最暗的中心,以及下方約 0.14 的最低曲線,故材質 III 最可能是骨頭。

答案解析

可用衰減定律理解圖形:光子穿過均勻材質後的強度可概念化為 I=I0eμxI = I₀e^{-μx},其中 μ 是線性衰減係數,x 是路徑長度。圓形區域的中心射線穿過的距離最長,所以 profile 在中心形成凹陷;當四個圓形大小相同時,x 的差異減少,μ 越大的材質就會產生越深的中心凹陷。

影像中 III 的中心值最低,表示它的有效衰減最強。四個選項中,骨頭的密度與衰減能力最高,水居中,脂肪較低,空氣最低,因此最能同時解釋上方影像與下方曲線的配對是 D。這裡的「profile 最低」不是代表掃描器故障,而是代表該材質使可重建的光子數相對減少;實際 SPECT 還會受到散射、準直器、重建演算法與衰減校正影響,但不改變本題以相對曲線判讀材質的核心。

核心知識點

  1. SPECT 中光子衰減包括光電吸收與康普頓散射等作用;影像重建若未充分校正,衰減會造成深部或穿越較厚組織方向的計數偏低。
  2. 對均勻圓形物體,中心線的路徑最長,因此中心 profile 常呈現低谷;低谷越深,代表沿該方向的有效衰減越強。
  3. 在幾何尺寸固定時,可先比較材質的相對衰減:骨頭最強,水約居中,脂肪較弱,空氣最弱。
  4. 上方橫切面與下方 profile 必須使用同一個羅馬數字逐一對齊;本題 III 對應青綠色最低曲線,而不是依曲線顏色或圓形亮度任意猜測。
  5. Monte Carlo 模擬能追蹤光子在不同介質中的傳輸、吸收與散射;它提供的是物理條件下的相對比較,不能把模擬 profile 直接當成所有臨床影像的固定數值。
