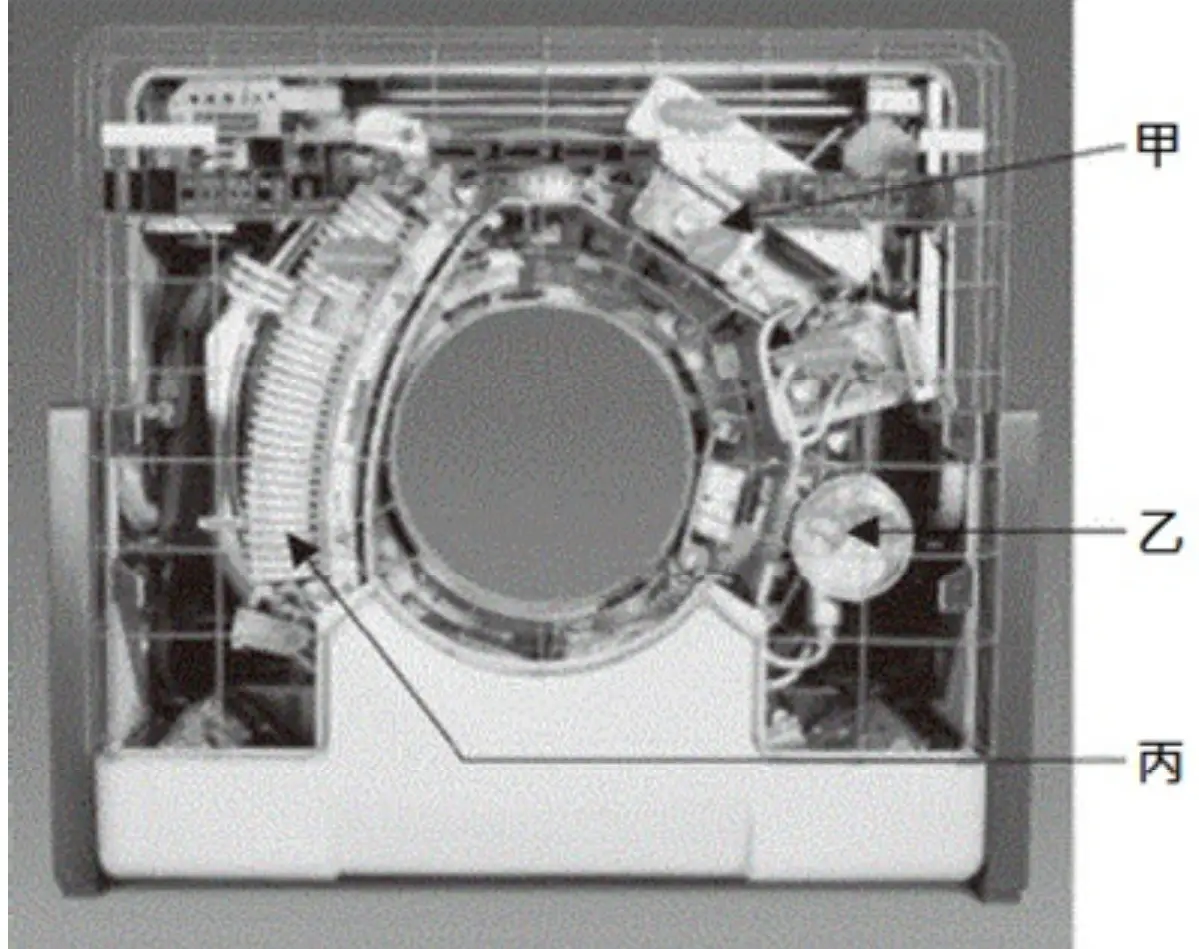

下圖為電腦斷層掃描儀機架（gantry），其甲、乙、丙分別為何？
詳細解析
本題觀念
這題要做的是 CT gantry 主要元件的影像定位，不是只背三個名詞的排列。判讀時應先看箭頭所指的外形、相對位置與功能，再將高壓產生器、X 光球管、偵檢器放回 CT 的成像鏈：高壓產生器提供球管所需的高電壓，球管把電能轉成 X 光，穿過受檢者後由偵檢器接收。能掌握這個「供電—發射—接收」順序，就能用圖中模組的形狀與位置核對選項。
CT gantry 內的球管與偵檢器會一起繞著受檢者旋轉，但兩者負責的工作相反。球管是產生 X 光的圓形旋轉組件，偵檢器則位於與球管相對的弧形或多元件排列，將穿透後的 X 光轉成可供系統處理的訊號。高壓產生器是供電模組，不是發出 X 光的球管，也不是接收訊號的偵檢器。
影像分析
圖中為 CT 掃描儀的 gantry 示意圖，三個標記可依可見位置辨認。甲箭頭指向上方較大型的電源／變壓器模組，外形偏向供電設備，因此對應高壓產生器；乙箭頭指向下方的圓形球管組件，是產生 X 光的部件；丙箭頭指向左側弧形排列的多元件列，符合偵檢器的位置與外觀。讀圖時可沿著成像流程核對：甲供應高電壓，乙發出 X 光，丙接收穿透後的訊號。這種定位也能排除把甲、乙互換，或把丙誤認成球管與高壓產生器的排列。
選項分析
A. 甲：高壓產生器、乙：X 光球管、丙：偵檢器，正確。甲的上方大型模組負責提供球管運作所需的高電壓；乙的圓形組件是旋轉式 X 光球管；丙的弧形多元件列負責接收 X 光訊號，三者的圖像位置與功能順序一致。
B. 甲：X 光球管、乙：高壓產生器、丙：偵檢器，錯誤。乙所指的圓形組件符合球管，而不是高壓產生器；甲才是上方的供電模組，因此此選項把甲與乙互換。
C. 甲：偵檢器、乙：高壓產生器、丙：X 光球管，錯誤。甲並未指向左側弧形偵檢器列，乙也不是供電模組；丙的位置與弧形排列反而符合偵檢器，故三個標記均未能與此選項正確對應。
D. 甲：偵檢器、乙：X 光球管、丙：高壓產生器，錯誤。雖然乙的 X 光球管判斷正確，但甲不是偵檢器，丙也不是高壓產生器。甲位於上方供電模組，丙位於左側弧形接收列，兩者的功能被對調。
答案解析
答案為 A。先以外形與位置確認甲是上方大型高壓供電模組、乙是圓形 X 光球管、丙是左側弧形偵檢器，再用功能流程驗證：高壓產生器供電給球管，球管發出 X 光，偵檢器接收穿透後訊號。當三個標記同時符合位置、外形與功能，A 就是唯一一致的組合。
若只依單一標記判斷，容易把供電模組和球管混淆；但供電模組的任務是建立球管需要的電壓，並不在射線路徑上直接產生 X 光。相對地，偵檢器要位於射線通過受檢者後的接收側，因此弧形多元件排列是辨認丙的重要線索。
核心知識點
CT gantry 的核心成像組件包括 X 光球管與偵檢器，兩者安裝在旋轉架構上，讓系統可從多個角度取得投影資料。高壓產生器則提供球管所需的高電壓與電力條件；它是供電來源，不等於球管本身。記憶時可用「高壓產生器供電、球管發射、偵檢器接收」三段式流程。面對 gantry 圖示題，先找圓形球管，再找相對側的弧形偵檢器列，最後將剩下的大型供電模組辨認為高壓產生器，比直接猜標記更穩定。
從功能上看，球管與偵檢器共同完成投影資料的取得：球管決定 X 光的產生，偵檢器負責把到達的訊號轉為可分析資料，而高壓產生器支援前端發射所需的電力。這三者雖然都位於 gantry 系統周圍，角色卻分屬供電、發射與接收，不能因為外形相近而互換。讀圖時先定位「發射端」與「接收端」，再辨認供電模組，能降低只看標記方向而造成的錯置。
此外，球管與偵檢器的配對不是任意排列：球管先產生射線，偵檢器才有可接收的穿透訊號；高壓產生器則位於功能鏈的前端。把圖像位置和這個先後關係一起檢查，可同時驗證三個標記，而不是只靠外觀猜測。
