有關下圖的敘述，何者錯誤？

本題觀念

本題要先辨認圖形，再把圖形與呼吸器的流量控制方式連起來。flow-volume loop 以 volume 為橫軸、flow 為縱軸，吸氣與呼氣各形成一段迴路；它可以反映氣道阻力、呼氣是否受阻，以及呼氣末是否仍有氣體留在肺內。判讀時不能只看它是不是機械通氣圖形，還要觀察吸氣肢是固定流量形成的方形，或是隨時間下降的圓弧／遞減型態。

影像分析

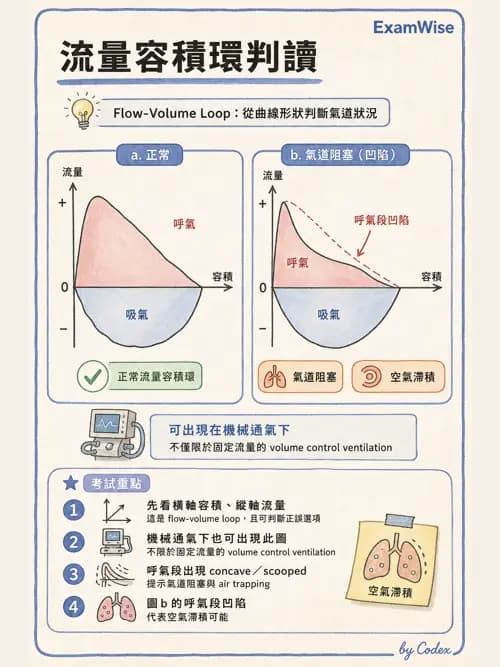

題圖呈現兩個 flow-volume loop，橫軸為 volume、縱軸為 flow。圖 a 是相對規則的迴路；圖 b 的呼氣肢出現明顯向內凹的 scooping，代表呼氣流量受到阻塞，且呼氣可能尚未完全排空。兩個迴路的吸氣肢不是固定流量容積控制常見的方形外觀，而呈圓弧或遞減型態。因此，圖形可用於呼吸器上的呼吸力學觀察，圖 b 也能提示阻塞與空氣滯積，但不能說它由固定流量的容積控制模式產生。

選項分析

• A 正確。 圖的橫軸是容積、縱軸是流量，吸氣肢與呼氣肢連成一個 loop，故稱為流量容積環。這和單獨把流量對時間繪成 waveform 不同，辨認座標軸是第一步。

• B 正確。 機械通氣監視器可由流量訊號累積得到容積，再將兩者繪成 flow-volume loop，用來觀察氣道阻塞、呼氣排空、迴路變化與固定性阻塞。因此，這確實是機械通氣可以產生並分析的圖形之一。

• **C 錯

...（解析預覽）...
